Gleichgangzylinder

Storz Produkte > Gleichgangzylinder

Hydraulikzylinder nach DIN, ISO

Gleichgangzylinder haben eine beidseitige Kolbenstange und gleiche Flächenverhältnisse am Kolben.
Hierdurch kann eine gleichmäßige Fahrbewegung mit gleicher Kraft in beide Richtungen ausgeführt werden.

Technical Documents

ZG 2511 – ND 250 bar – Datenblatt
zg2511_gleichgang_250bar-1.pdf PDF-Dokument [354.2 KB]
Konfigurator / 3D-Daten
Passende Befestigungsteile DIN 24337
Befestigungsteile_DIN24337-13.pdf PDF-Dokument [775.3 KB]

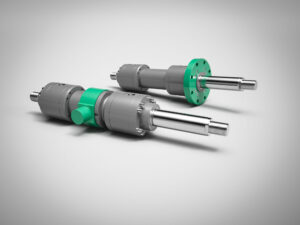

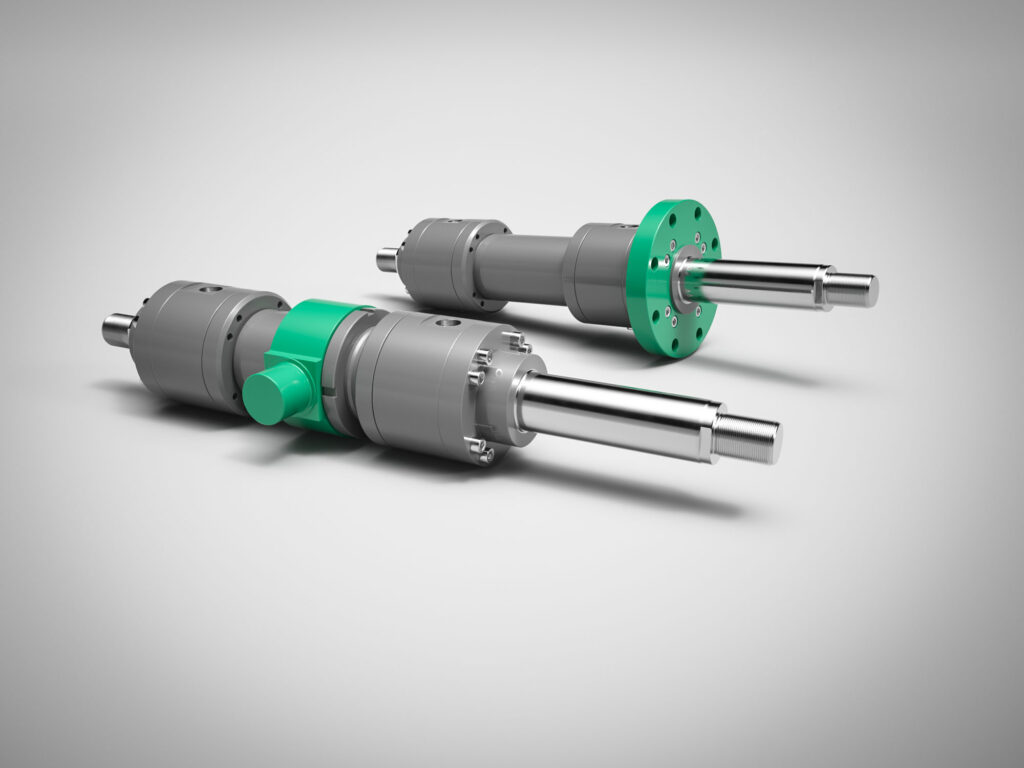

ZG 2511 – Gleichgang Hydraulikzylinder (ISO 6022) – Nenndruck 250 bar mit beidseitiger Kolbenstange

Gut zu wissen: Diese Gleichgangzylinder haben eine beidseitig austretende Kolbenstange. Ihre Bauteile entsprechen im Wesentlichen der Normzylinder Baureihe ZBD 2511 mit 250 bar Betriebsdruck.

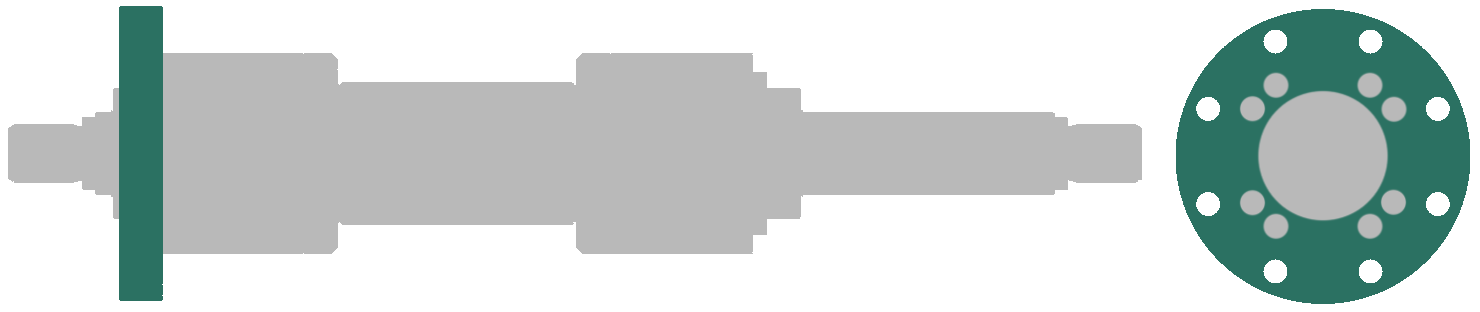

  • für ein breites Anwendungsspektrum in 3 Befestigungsarten, sowie mehrere Dichtungsvarianten und Kolbenstangenwerkstoffe zur Verfügung
  • in Ergänzung der nach ISO-Norm 6022, DIN-Norm 24333 und VW-Norm 39D921 konzipierten STORZ Hydraulikzylinder Reihe ZBD 2511 entwickelt
  • jedem Kolbendurchmesser standardmäßig zwei Kolbenstangendurchmesser mit den entsprechenden Flächenverhältnissen j=1,6 und j=2 zugeordnet

Technische Daten

Nenndruck: 250 bar (25 MPa)
Statischer Prüfdruck: 375 bar (37,5 MPa)
Kolbendurchmesser: 40-250 mm (größer als Sonderausführung)
Flächenverhältnis j: 1,6 und 2
Temperaturbereich: -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0 – 1 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich

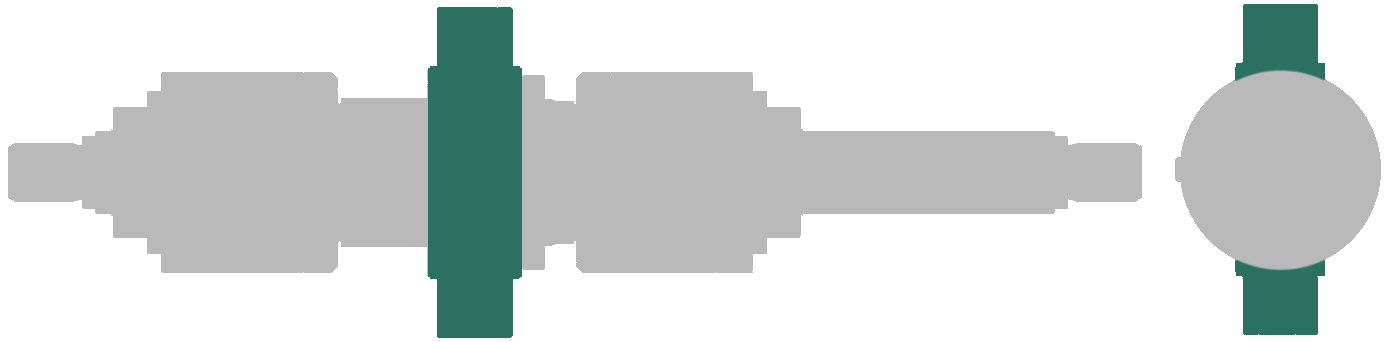

Befestigungsarten

Technical Documents

ZG 1605 – ND 160 bar – Datenblatt
zg1605_160bar-1.pdf PDF-Dokument [1.1 MB]
ZG 1605 – ND 160 bar – Data sheet english
zg1605_160bar_en-1.pdf PDF-Dokument [1.1 MB]
Passende Befestigungsteile DIN 24555/24556
befestigungsteile_din24555-4.pdf PDF-Dokument [610.6 KB]

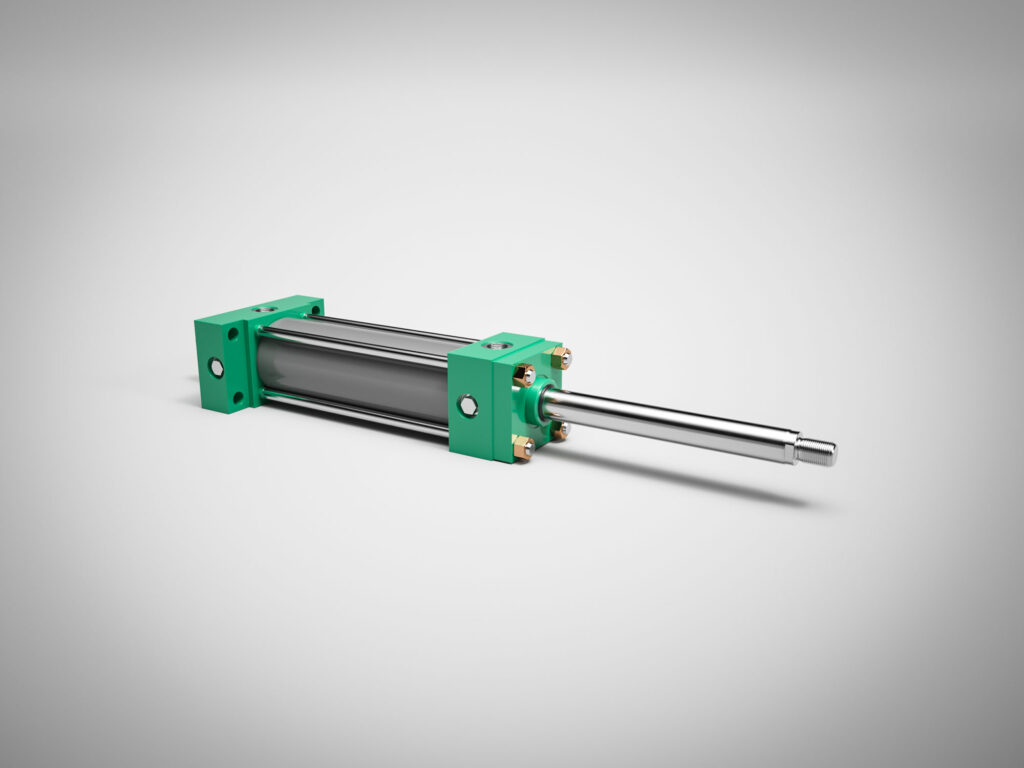

ZG 1605 – Gleichgang Hydraulikzylinder (DIN 24554) – Nenndruck 160 bar mit beidseitiger Kolbenstange

Gut zu wissen: Diese Gleichgang Hydraulikzylinder sind nach dem Baukastenprinzip aufgebaut und haben eine beidseitig austretende Kolbenstange. Zylinderrohr, Zylinderkopf und -boden sind durch Zuganker miteinander verbunden – die konsequente Ergänzung der international genormten 160 bar Betriebsdruck Zuganker-Zylinderreihe.
Ihre Bauteile entsprechen im Wesentlichen der Normzylinder ZBD 1605.

  • jedem Kolbendurchmesser sind zwei Kolbenstangendurchmesser zugeordnet
  • hoher Verfügbarkeitsgrad, lagergängige Ersatzteile und zukunftssichere Konstruktion
  • in Ergänzung der nach ISO 6020/2 und DIN 24554 konzipierten Storz Hydraulikzylinder Reihe ZBD 1605 entwickelt.

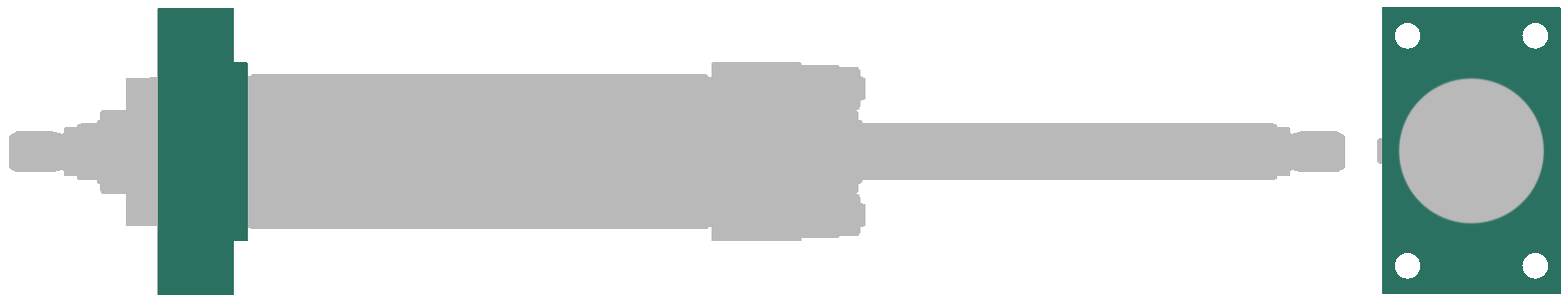

  • 3 Befestigungsarten standardmäßig zur Verfügung
  • für ein breites Anwendungsspektrum mehrere Dichtungsvarianten zur Auswahl

Technische Daten

Nenndruck: 160 bar (16 MPa)
Statischer Prüfdruck: 240 bar (24 MPa)
Kolbendurchmesser: 25-200 mm
Flächenverhältnis j: 1,25 und 2
Temperaturbereich: -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0 – 0,5 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA-, HFB- sowie HFC-Flüssigkeiten durch Sonderausführung möglich

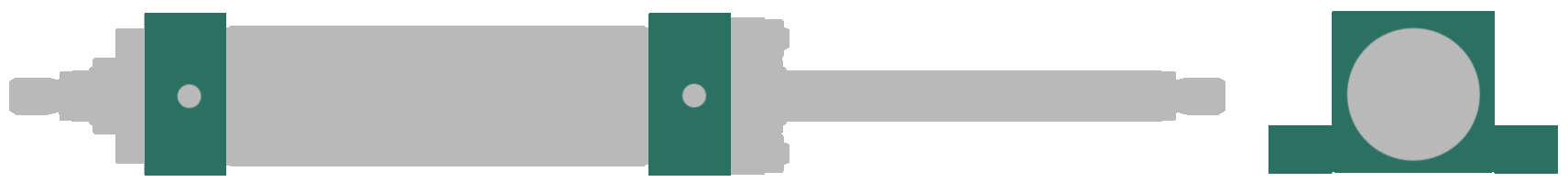

Befestigungsarten

Technical Documents

ZG 1611 – ND 160 bar – Datenblatt
zg1611_gleichgang_160bar-1.pdf PDF-Dokument [467.0 KB]
Konfigurator / 3D-Daten
Passende Befestigungsteile DIN 24337
Befestigungsteile_DIN24337-10.pdf PDF-Dokument [775.3 KB]

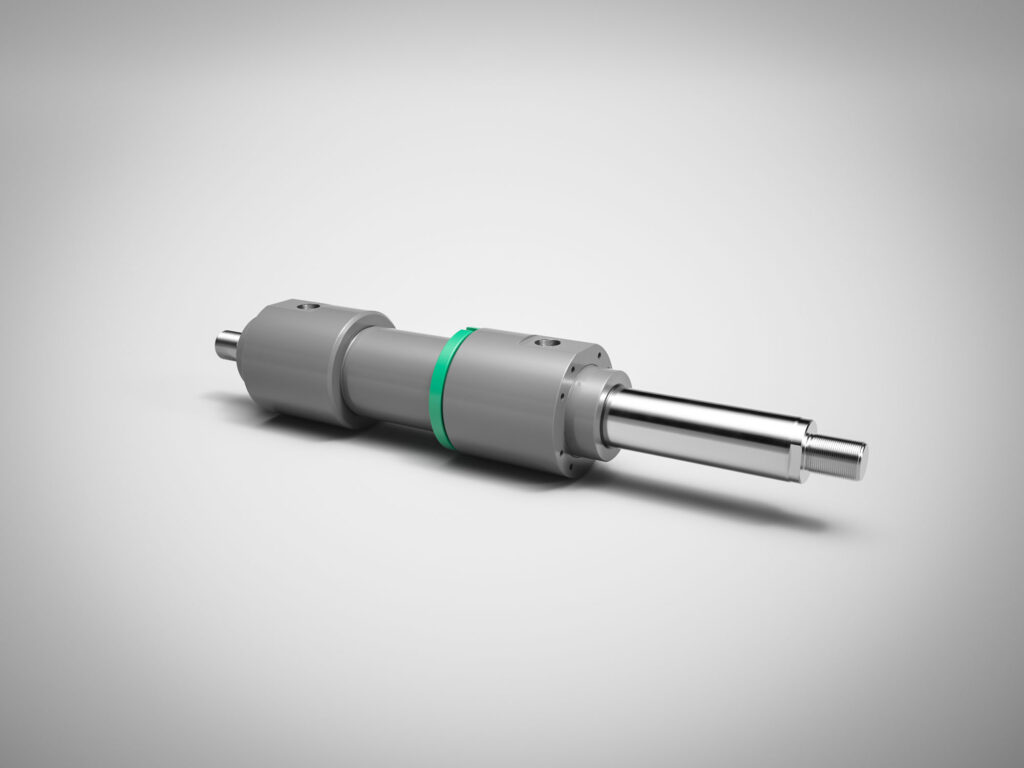

ZG 1611 – Gleichgang Hydraulikzylinder (ISO 6020/1) – Nenndruck 160 bar mit beidseitiger Kolbenstange

Gut zu wissen: Diese Hydraulikzylinder haben eine beidseitig austretende Kolbenstange. Ihre Bauteile entsprechen im Wesentlichen denen der Normzylinder Baureihe ZBD 1611 mit 160 bar Betriebsdruck.

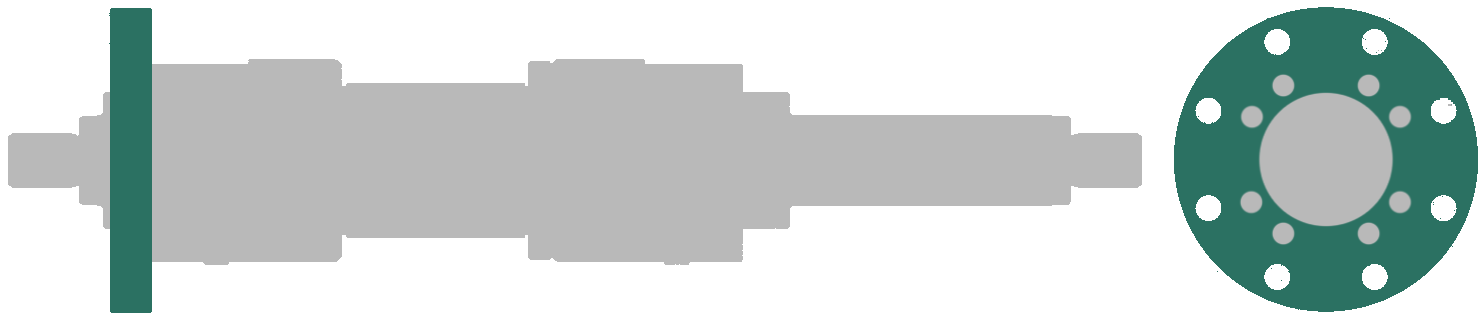

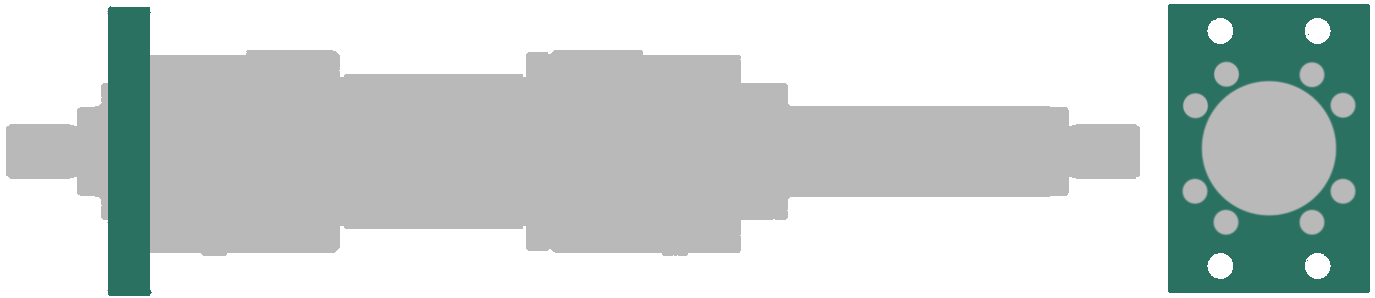

  • genormte Befestigungsarten A, MT4, MF3, MF1 wurden durch eine Fußbefestigung ergänzt
  • für ein breites Anwendungsspektrum in mehreren Dichtungsvarianten und mit unterschiedlichen Kolbenstangenwerkstoffen zur Wahl
  • in Ergänzung der nach ISO-Norm 6020/1 und VW-Norm 39D920 konzipierten STORZ Hydraulikzylinder ZBD 1611 entwickelt
  • jedem Kolbendurchmesser standardmäßig zwei Kolbenstangendurchmesser mit den entsprechenden Flächenverhältnissen j=1,4 und j=2 zugeordnet

Technische Daten

Nenndruck: 160 bar (16 MPa)
Statischer Prüfdruck: 240 bar (24 MPa)
Kolbendurchmesser: 25-200 mm
Flächenverhältnis j: 1,4 und 2
Temperaturbereich: -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0 – 1 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich

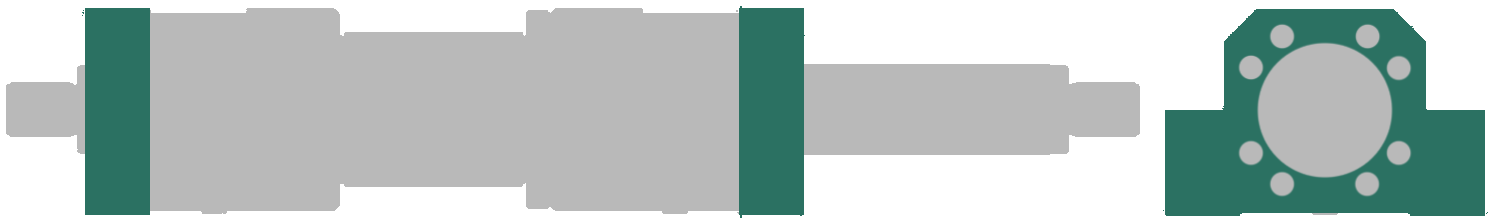

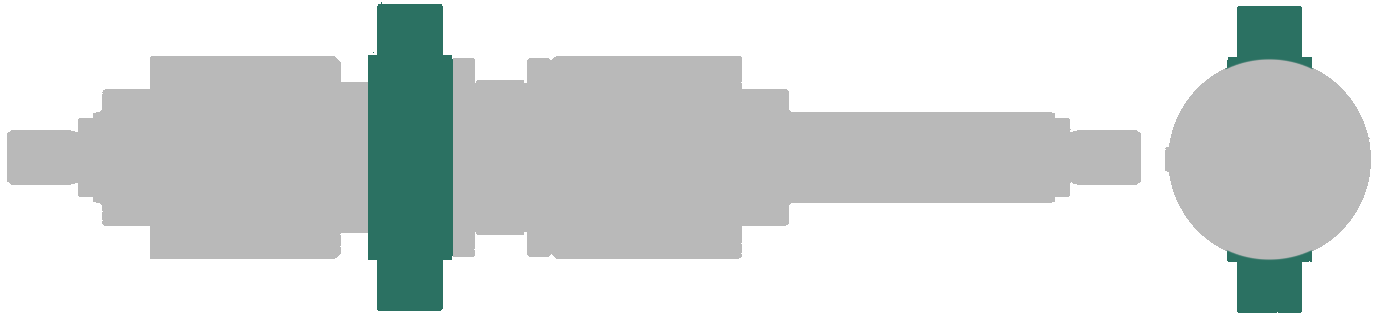

Befestigungsarten

Über Gleichgangzylinder

Funktionsweise des Gleichgangzylinders

Ein Gleichgangzylinder verfügt über eine beidseitige Kolbenstange, die für gleichmäßige Fahrbewegungen sorgt. Die Wirkflächen des Kolbens sorgen für eine gleichmäßige Kraftverteilung in beide Richtungen. Durch gleiche Flächenverhältnisse am Kolben wird in beide Richtungen die gleiche Kraft erzielt. Die Kolbenstange kann beidseitig herausfahren, was diese Zylinder für spezielle Anwendungen geeignet macht. Diese Konstruktion ermöglicht präzise und symmetrische Bewegungen, ideal für Anwendungen, die konstante Kräfte in beide Richtungen erfordern.

Vorteile des Gleichgangzylinders

Der Gleichgangzylinder lässt sich leicht und effektiv anwenden. Er gewährleistet hohe Präzision durch gleichmäßige Geschwindigkeit und identischen Vorschub der Kolbenstange. Diese Eigenschaften machen ihn zu einer zuverlässigen Lösung für Steuer- und Ruderanwendungen, bei denen präzise und symmetrische Bewegungen erforderlich sind. Ideal für Situationen, die konstante Kräfte und Bewegungen in beide Richtungen erfordern.

Einsatz des Gleichgangzylinders

Gleichgangzylinder sind ideal für Spezialanwendungen und können als Sonderanfertigungen individuell angepasst werden. Unsere Zylinder sind robust und für den hochfrequenten Einsatz im allgemeinen Maschinenbau konzipiert. Dank ihrer präzisen und gleichmäßigen Bewegungen bieten sie eine zuverlässige Lösung für zahlreiche industrielle Anwendungen. Weitere technische Details finden Sie im Datenblatt unserer Gleichgangzylinder.

Unsere Gleichgangzylinder kommen beispielsweise in folgenden Bereichen zum Einsatz:

  • Werkzeugmaschinen: Für präzise Bewegungen in Bearbeitungszentren und CNC-Maschinen.
  • Pressen: In hydraulischen Pressen, wo gleichmäßige Druckverteilung erforderlich ist.
  • Automatisierungstechnik: Unsere Zylinder sind besonders für den Einsatz in der Automatisierungstechnik geeignet.
  • Robotertechnik: In Manipulatoren und Greifern für symmetrische Bewegungen.
  • Fördertechnik: Die Zylinder mit Schwenkzapfen bieten flexible Anschlussmöglichkeiten und sind ideal für den Einsatz in der Fördertechnik.

Wartung und Instandhaltung

Die Wartung und Instandhaltung von Gleichgangzylindern ist essenziell für deren Langlebigkeit und Leistungsfähigkeit. Regelmäßige Inspektionen auf Leckagen, Verschleiß und korrekte Funktion sind wichtig. Ölwechsel und Filtrationssysteme sollten gemäß den Herstellerangaben gewartet werden, um Verunreinigungen zu vermeiden.
