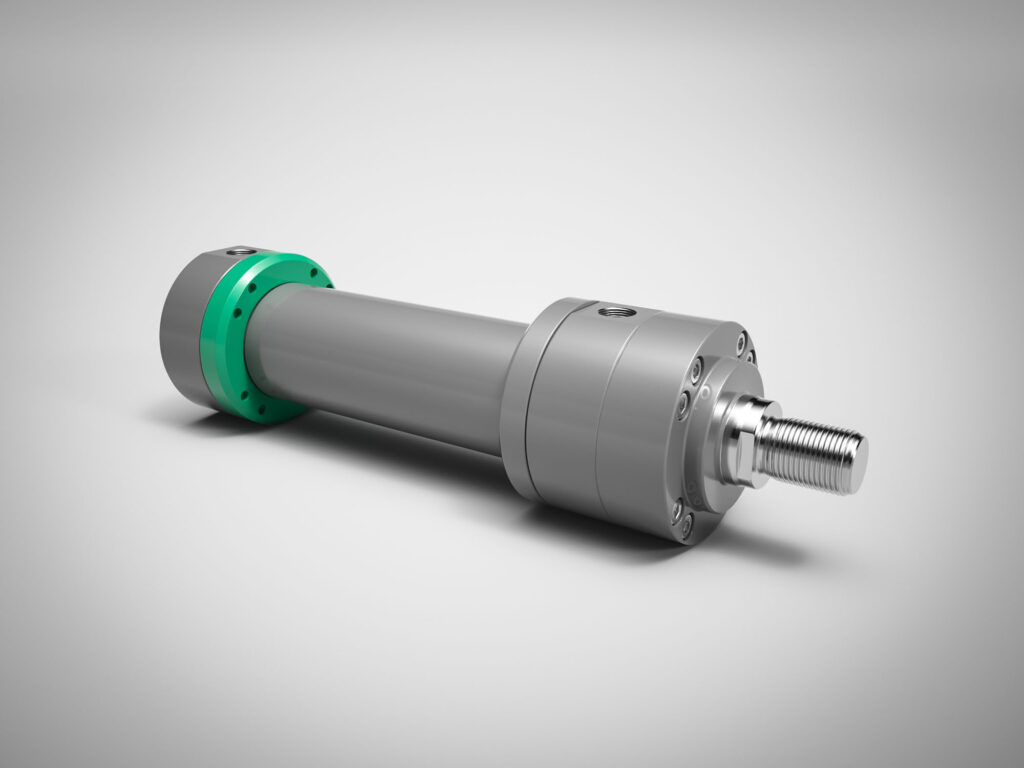

Differentialzylinder

Storz Produkte > Differentialzylinder

Hydraulikzylinder nach DIN, ISO

Wir bieten Differentialzylinder in verschiedenen Variationen für Ihre Bedürfnisse.

Technical Documents

ZBD 3501 – ND 350 bar – Datenblatt
zbd3501_350bar-1.pdf PDF-Dokument [2.1 MB]
Passende Befestigungsteile DIN 24337
Befestigungsteile_DIN24337-9.pdf PDF-Dokument [775.3 KB]

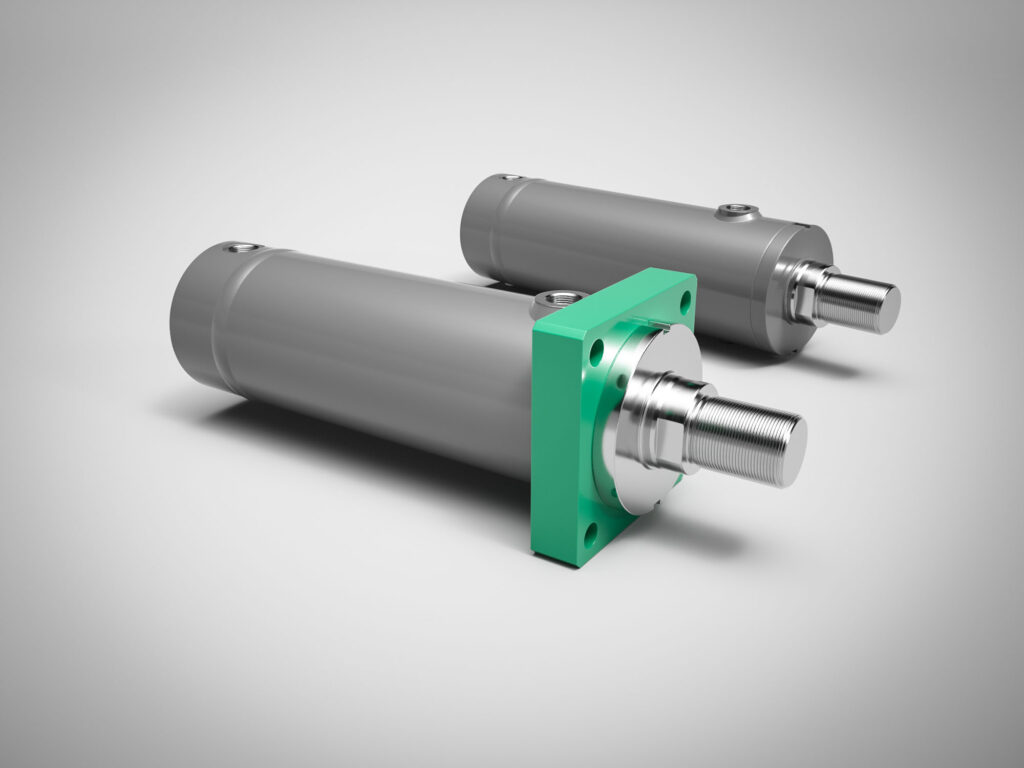

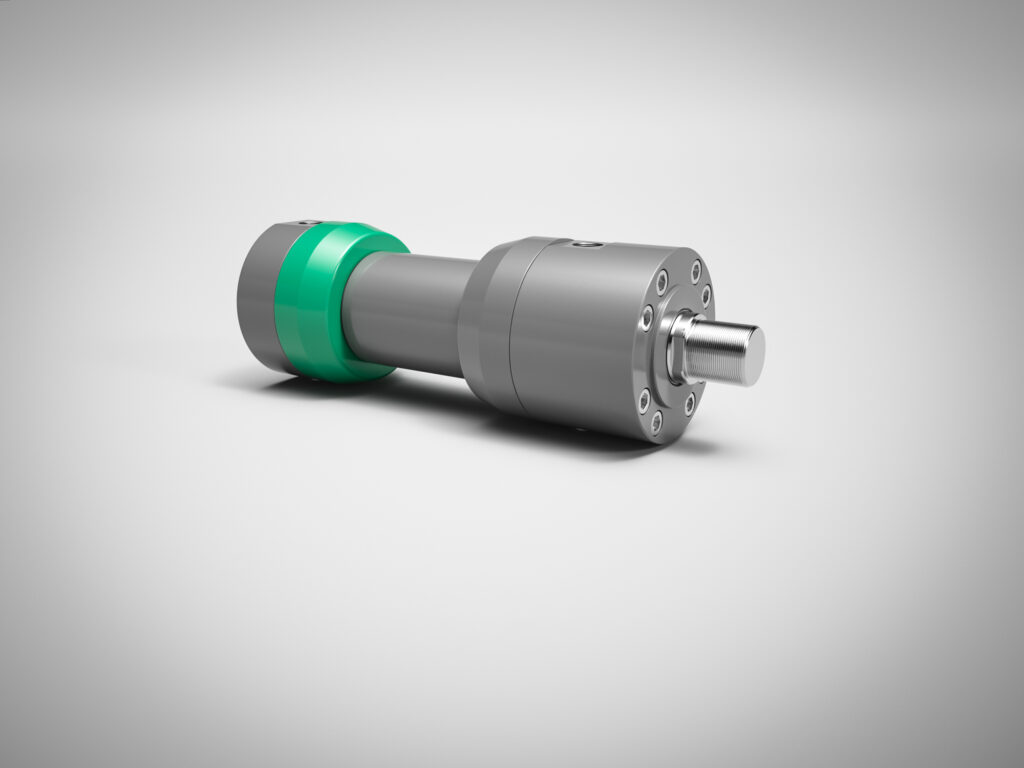

ZBD 3501 – Differential Hydraulikzylinder – Nenndruck 350 bar (35 MPa)

Gut zu wissen: Diese STORZ Differential Hydraulikzylinder der Normzylinder Reihe ist ausgelegt für einen Betriebsdruck von 350 bar im quasi statischen Betrieb.

  • jedem Zylinder-Durchmesser ist ein Kolbenstangen-Durchmesser mit dem Flächenverhältnis j=2 zugeordnet
  • sämtliche Kolbenstangen induktionsgehärtet und hartverchromt
  • in den 4 gängigsten Befestigungsarten

Bitte beachten: nicht für Anwendungsbereiche mit überwiegend hochfrequenter und schwellender Belastung

Technische Daten

Nenndruck: 350 bar (35 MPa)
Statischer Prüfdruck: 375 bar (37,5 MPa)
Kolbendurchmesser: 50-100 mm
Flächenverhältnis j: 2
Temperaturbereich -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0-1 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-FlüssigkeitenHFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich

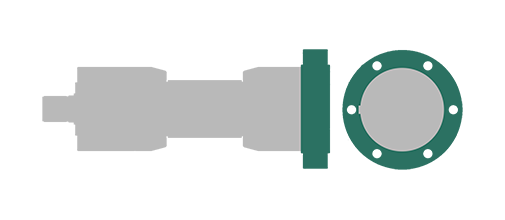

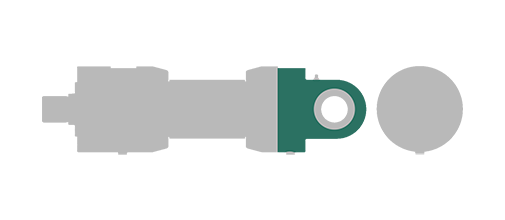

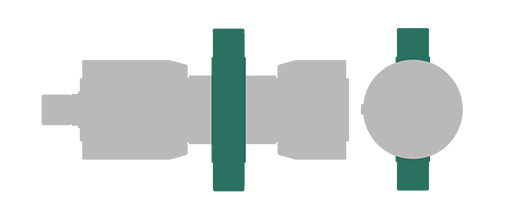

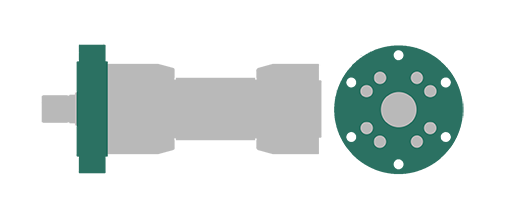

Befestigungsarten

Technical Documents

ZB 2550 – ND 250 bar – Datenblatt
zb2550_250bar-1.pdf PDF-Dokument [3.8 MB]
Passende Befestigungsteile DIN 24337
Befestigungsteile_DIN24337-8.pdf PDF-Dokument [775.3 KB]

ZB 2550 – Differential Hydraulikzylinder (Storz Standard) – Nenndruck 250 bar (25 MPa)

Gut zu wissen: Die STORZ Differential Hydraulikzylinder Reihe ZB 2550 mit dem Betriebsdruck von 250 bar ist für den universellen Einsatz entwickelt.

  • standardmäßig in 7 verschiedenen Befestigungsarten und 4 Dichtungsvarianten
  • günstige Baureihe

Bitte bei der Bestimmung der Befestigungsart beachten:
Zylinder kann nur Axialkräfte übernehmen
bei Druckbelastung bitte Knicksicherheit überprüfen

Technische Daten

Nenndruck: 250 bar (25 MPa)
Statischer Prüfdruck: 375 bar (37,5 MPa)
Kolbendurchmesser: 25-100 mm
Temperaturbereich: -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0-1 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA-, HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich

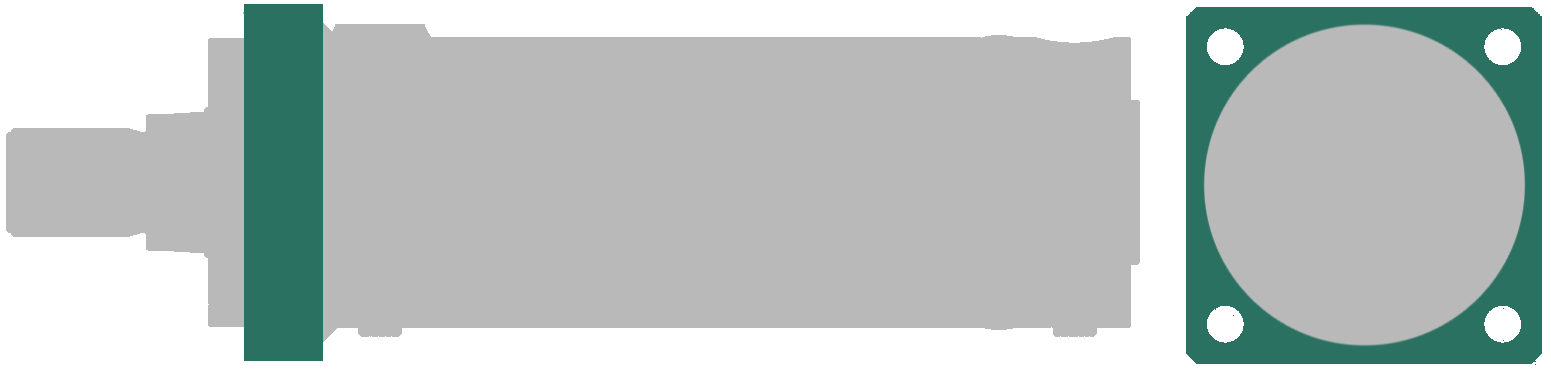

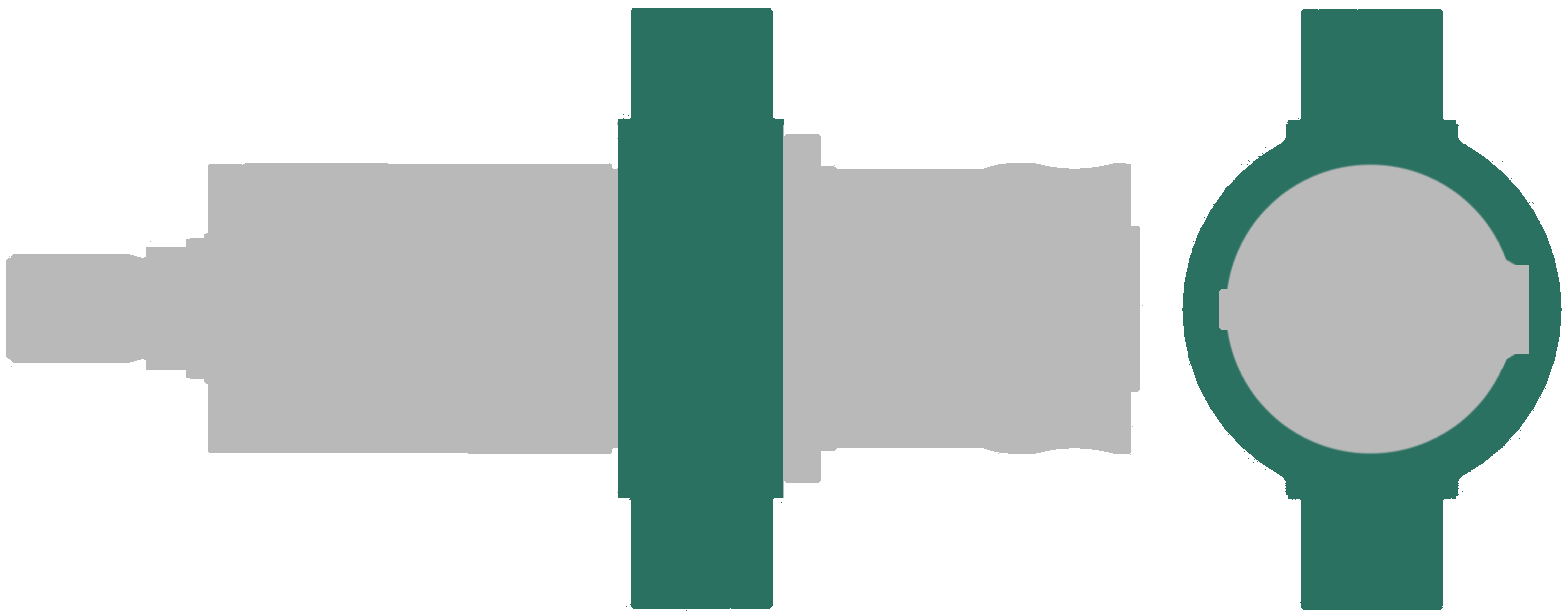

Befestigungsarten

Technical Documents

ZW/ZWAS 2511 – ND 250 bar – Datenblatt
zw-zwas2511_wegmesssystem_250bar-1.pdf PDF-Dokument [6.2 MB]
Weggeber für ZW/ZWAS 2511
elektronikzubehr-3.pdf PDF-Dokument [3.1 MB]
Passende Befestigungsteile DIN 24337
Befestigungsteile_DIN24337-7.pdf PDF-Dokument [775.3 KB]

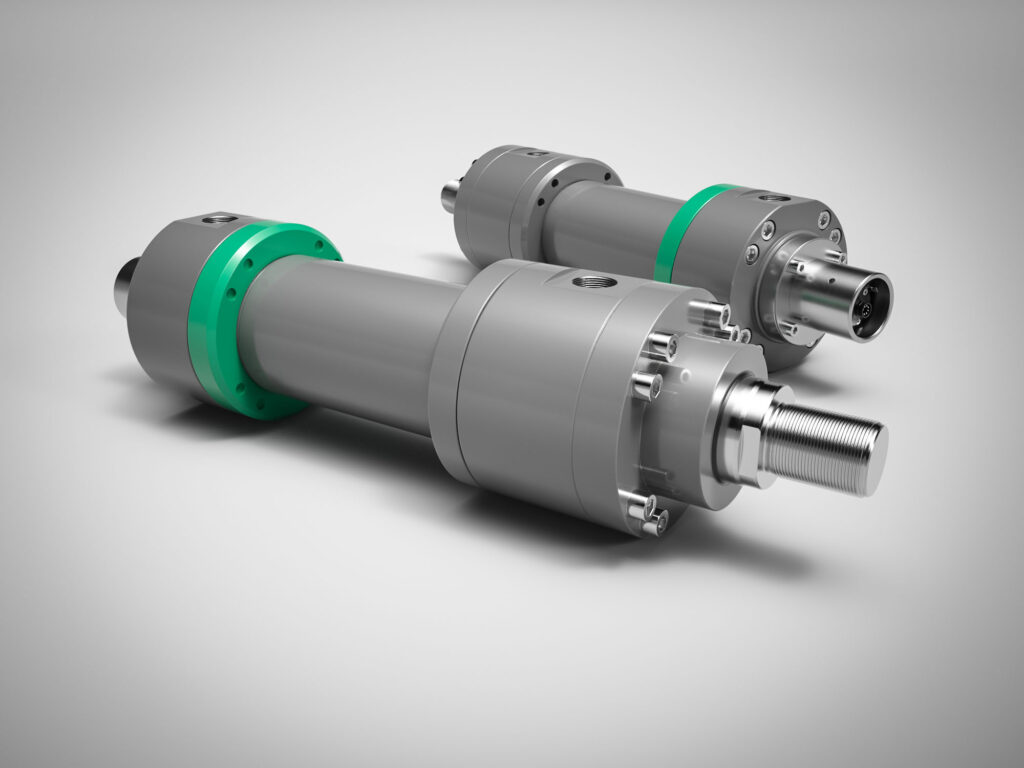

ZW/ZWAS 2511 – Differential Hydraulikzylinder (ISO 6022) – Nenndruck 250 bar mit eingebautem Wegmesssystem

Gut zu wissen: STORZ Differential Hydraulikzylinder der Baureihe ZW 2511 bzw. ZWAS 2511 mit 250 bar Betriebsdruck sind mit einem Wegmesssystem ausgerüstet. Die Grundkonstruktion dieser Hydraulikzylinder ist von unserem Normzylinder ZBD 2511 abgeleitet. Die Einbaumaße entsprechen im Wesentlichen der ISO 6022, DIN 24333 und VW 39D921. Wir verwenden Wegmesssysteme im Standard von MTS oder Balluff.

  • für einen breiten Anwendungsbereich in 3 Befestigungsarten zur Verfügung
  • Betriebsdruck 250 bar (25 MPa)
  • Kolbendurchmesser von 40 – 250 mm (standardmäßig je Kolbendurchmesser zwei Stangendurchmesser mit den Flächenverhältnissen j=1,6 und j=2 zugeordnet)
  • für Wegmesssysteme verschiedener Hersteller
  • gewählte Dichtungen und Kolbenstangenoberflächen und -werkstoffe zum Einsatz unter verschiedensten Bedingungen
  • wahlweise mit einer angebauten Ventilanschlussplatte lieferbar
  • auf Wunsch auch mit aufgebautem Proportional- oder Servoventil
  • für Ventilanschlussplatten und evtl. mitzuliefernde Proportional- und Servoventile standardmäßig mit den Lochbildern NG6 und NG10 nach ISO 4401
  • Gehäuse des Wegmesssystems durch Schutzrohr gegen mechanische Beschädigungen von außen geschützt
  • Als Sonderversion auch mit MP6 Schwenkauge verfügbar

Bitte beachten: Linearitätsabweichung, Systemauflösung und Reproduzierbarkeit sind aus den Datenblättern der Wegaufnehmer ersichtlich.

Technische Daten

Nenndruck: 250 bar (25 MPa)
Statischer Prüfdruck: 375 bar (37,5 MPa)
Kolbendurchmesser: 40-250 mm (andere auf Anfrage)
Flächenverhältnis j: 1,6 und 2
Temperaturbereich -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0-1 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich

Befestigungsarten

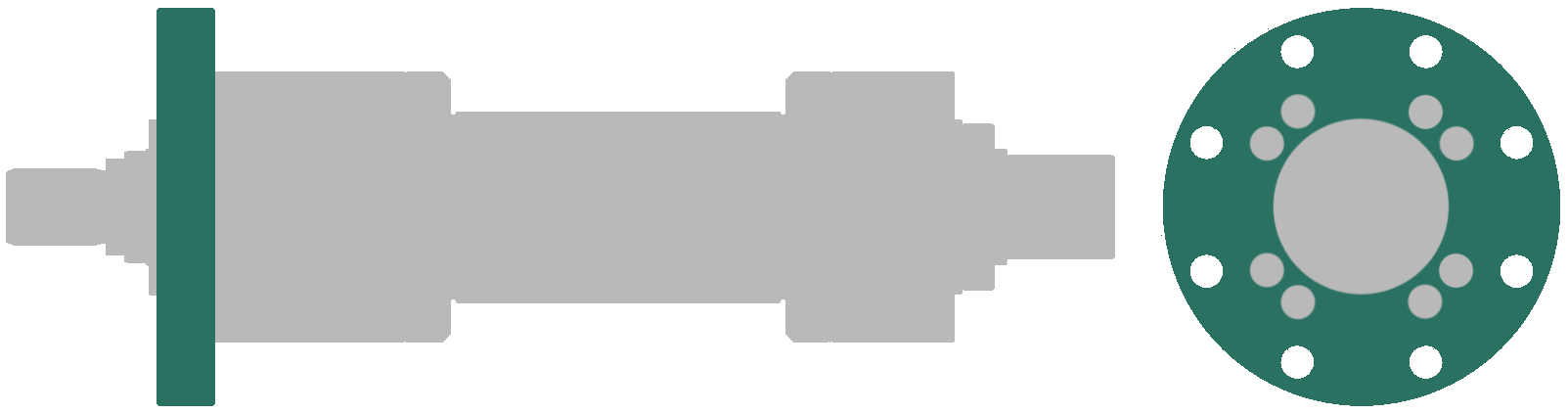

Befestigungsarten für Baureihe ZW 2511 (ohne Anschlußplatte)

Befestigungsarten für Baureihe ZWAS 2511 (mit Anschlußplatte)

Technical Documents

ZBI 2511 – ND 250 bar – Datenblatt
zbi2511_nherungsschalter_250bar-1.pdf PDF-Dokument [2.2 MB]
Passende Befestigungsteile DIN 24337
befestigungsteile_din24337-5-1.pdf PDF-Dokument [775.3 KB]

ZBI 2511 – Differential Hydraulikzylinder (ISO 6022) – Nenndruck 250 bar (25 MPa) Induktivabfrage

Gut zu wissen: Die STORZ Differential Hydraulikzylinder ZBI 2511 wurde als Ergänzung zum Normzylinder ZBD 2511 entwickelt. Die Hydraulikzylinder haben eingebaute Näherungsschalter zur Meldung der Endlage.

  • zur elektrischen Überwachung der Kolbenendlage, Hubzahl oder Hubfolge ganz ohne aufwendige Konstruktionen für die Befestigung äußerer Endschalter
  • ausgelegt auf einen Betriebsdruck von 250 bar
  • für einen breiten Anwendungsbereich in 5 Befestigungsarten und 6 Dichtungsvarianten zur Verfügung
  • Einbauabmessungen entsprechend ISO 6022, DIN 24 333 und VW 39D921
  • kompakte, berührungslose Näherungsschalter druckfest bis 500 bar
  • elektrischer Anschluss per Steckverbindung

Technische Daten

Nenndruck: 250 bar (25 MPa)
Statischer Prüfdruck: 375 bar (37,5 MPa)
Kolbendurchmesser: 40-250 mm (größer als Sonderausführung)
Flächenverhältnis j: 1,6 und 2
Temperaturbereich: -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0 – 1 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich

Elektrische Daten

Betriebsspannung U: 10-30 V
Schaltabstand Sr: 1,2 +/-0,2 mm
Schalthysterese: <20% vom Schaltabstand
Leerlaufstrom: <=10 mA
Strombelastbarkeit IA: <=200 mA (bei 80 °C)
Reproduzierbarkeit R: <=5 %
Schaltfrequenz: 1 kHz
Betriebstemperatur: -20…+80 °C
Ausgangsfunktion: Schließer
Reststrom IR: <=80 µA im Lastkreis bei gesperrtem Schalter

Mechanische Daten

Gehäusewerkstoff: Werkstoff-Nr.: 4104
Anschlussart: Steckverbindung
Kabelart: 3m Kabel, 3×0,34 mm
Schutzart: DIN 40050 IP68

Schaltbild

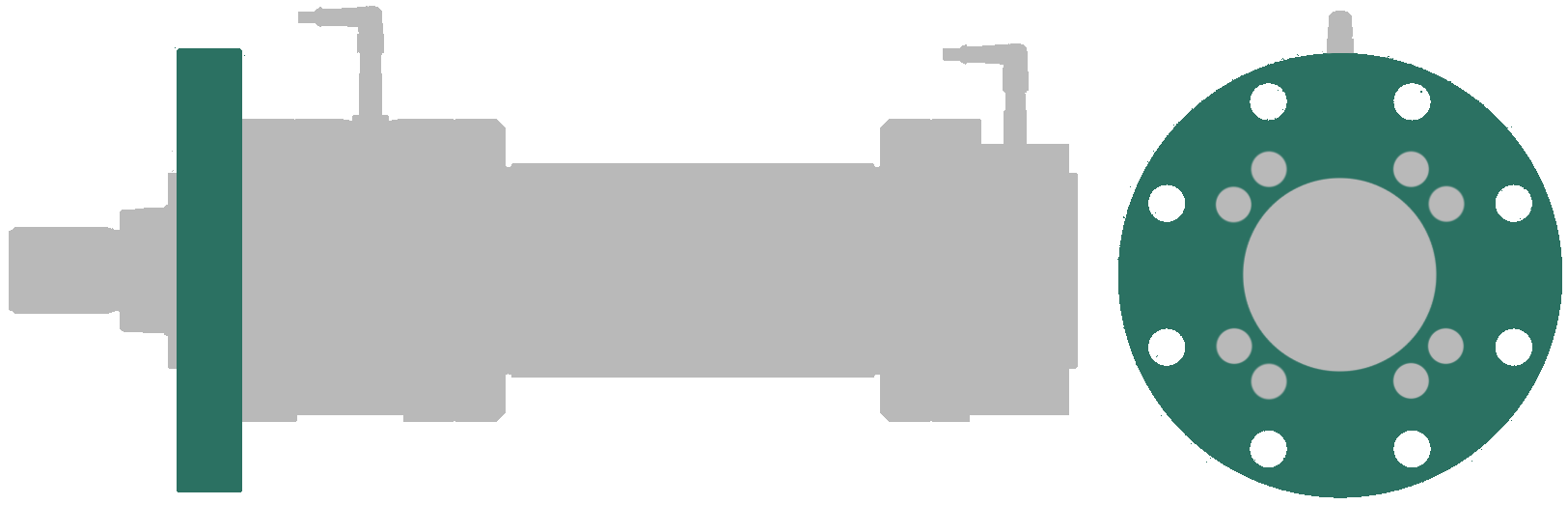

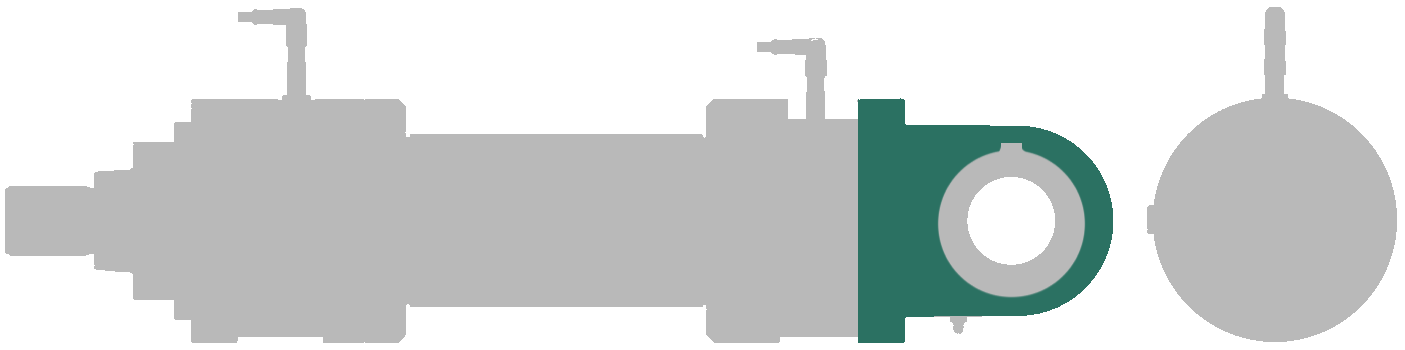

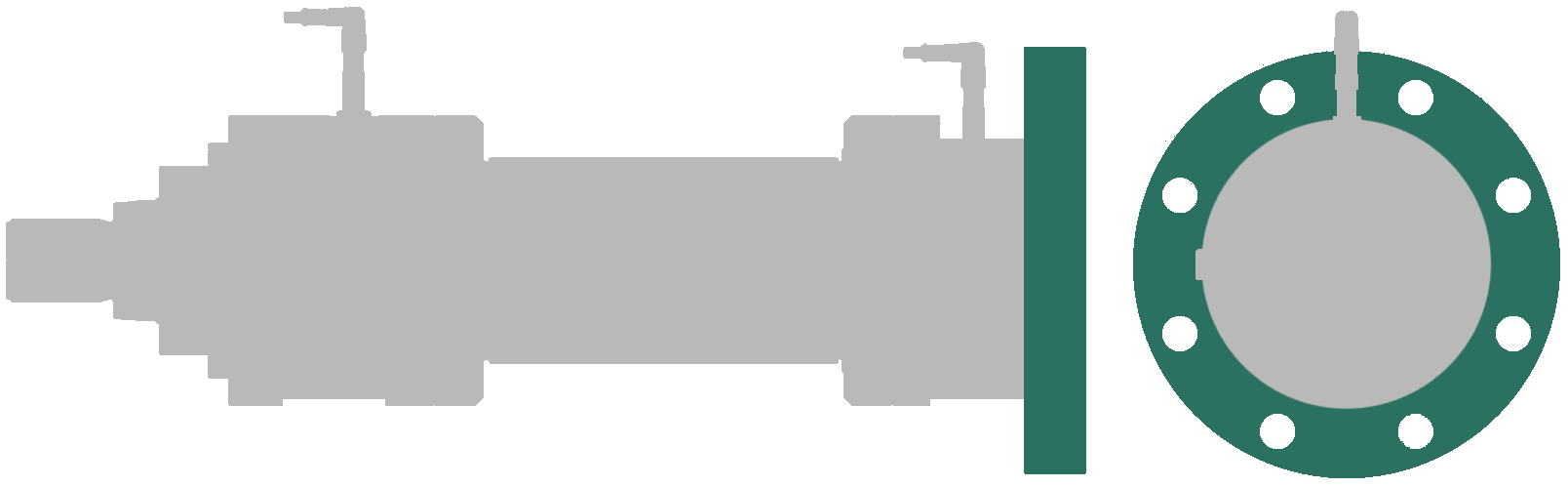

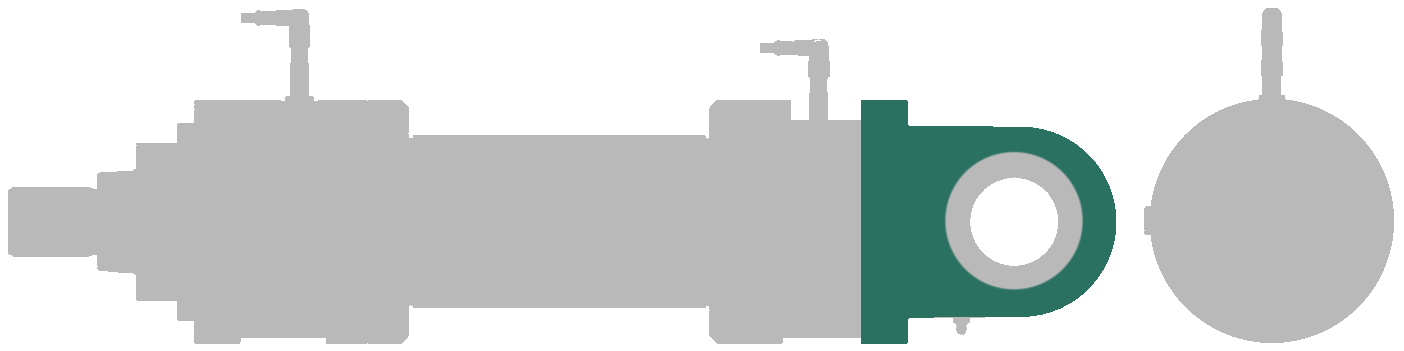

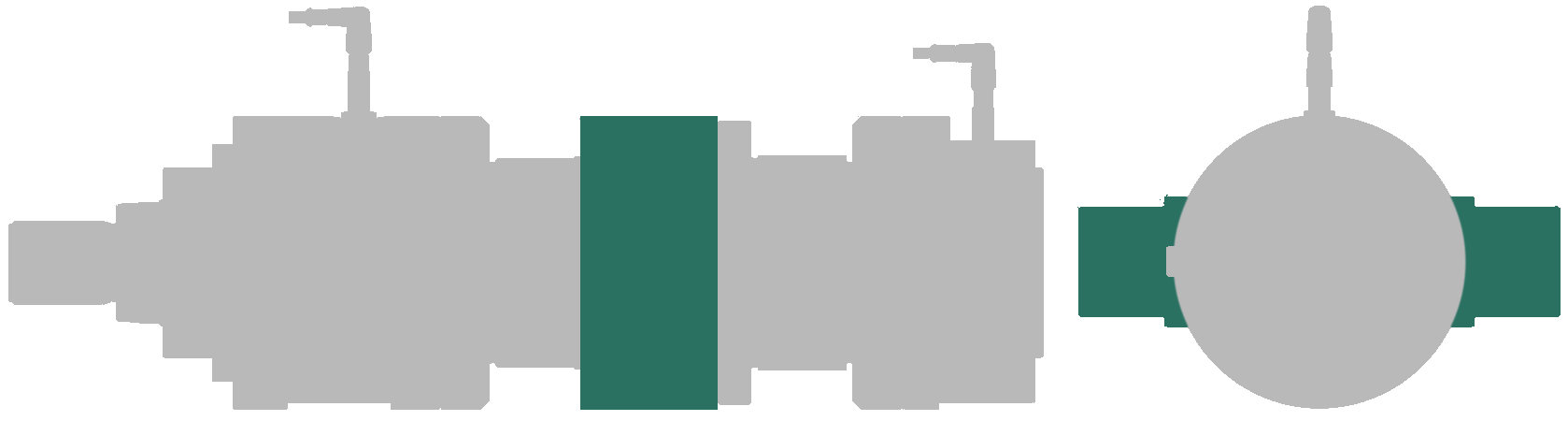

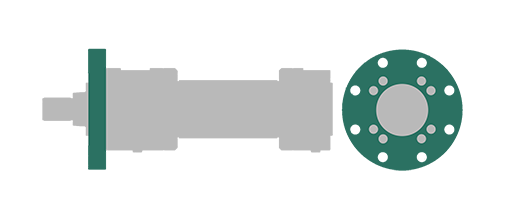

Befestigungsarten

Technical Documents

ZBD 2512 (CDH1) – ND 250 bar – Datenblatt
zbd2512_cdh1_250bar-1.pdf PDF-Dokument [2.5 MB]
gelenkkopf-km-u-2.pdf PDF-Dokument [235 KB]

ZBD 2512 – Differential Hydraulikzylinder (CDH1) – Nenndruck 250 bar (25 MPa)

Gut zu wissen: Die STORZ Differential Hydraulikzylinder Normzylinder Reihe ZBD 2512 für den Betriebsdruck 250 bar ist austauschbar mit der CDH1 Baureihe.

  • internationale Austauschbarkeit dank der Festlegung der Befestigungsmaße, Einbaulänge, Flächenverhältnisse, Kolbenstangenenden und Anschlussgewinde
  • gleiche Einbauabmessungen für Zylinder mit und ohne Endlagendämpfung
  • jedem Kolbendurchmesser standardmäßig zwei Stangendurchmesser zugeordnet
  • standardmäßig 6 Befestigungsarten und 6 Dichtungsvarianten zur Wahl
  • Position des Leitungsanschlusses sowie Entlüftung, Anlaufventil und Drosselschraube frei wählbar, Standard (genannte Reihenfolge) 1,2,3,4.

Bitte beachten: Anbauteile bitte separat bestellen.

Technische Daten

Nenndruck: 250 bar (25 MPa)
Statischer Prüfdruck: 375 bar (37,5 MPa)
Kolbendurchmesser: 40-250 mm (größer als Sonderausführung)
Flächenverhältnis j: 1,6 und 2
Temperaturbereich -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0 – 1 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich

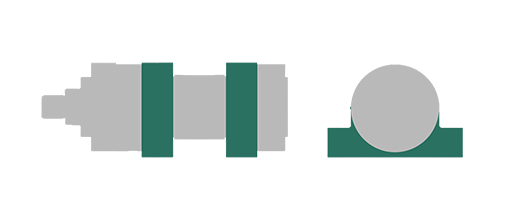

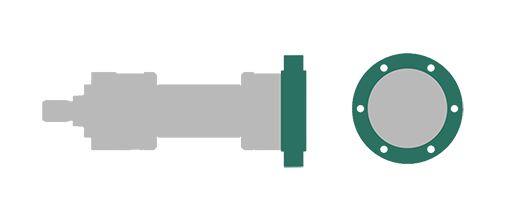

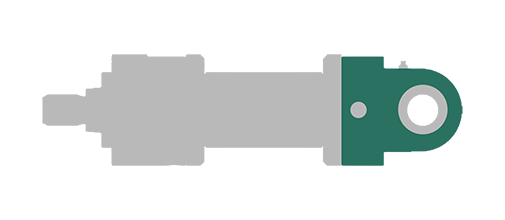

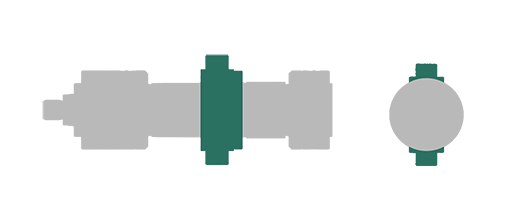

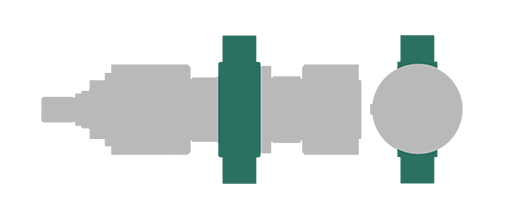

Befestigungsarten

Technical Documents

ZBD 2511 – ND 250 bar – Datenblatt
zbd2511_250bar-2.pdf PDF-Dokument [1.4 MB]
https://storzhydraulik.partcommunity.com/3d-cad-models/storz-hydrauliksysteme?info=storzhydraulik&cwid=3617
Passende Befestigungsteile DIN 24337
Befestigungsteile_DIN24337-6.pdf PDF-Dokument [775.3 KB]

ZBD 2511 – Differential hydraulic cylinder (ISO 6022) – Nominal pressure 250 bar (25 MPa)

Good to know: The STORZ differential hydraulic cylinders of the standard cylinder series ZBD 2511 for an operating pressure of 250 bar comply with ISO standard 6022, DIN standard 24333 and VW standard 39D921.

  • International interchangeability thanks to the specification of mounting dimensions, installation length, surface ratios, piston rod ends and connection threads.
  • Same installation dimensions for cylinders with and without end-position damping.
  • Each piston diameter is assigned two rod diameters by default (corresponding area ratios j=1.6 and j=2)
  • Standard features include 5 standardized fastening types and 6 sealing variants.
  • Pipe connections, vents and throttle screws can be freely selected in their position.

Technische Daten

Nenndruck: 250 bar (25 MPa)
Statischer Prüfdruck: 375 bar (37,5 MPa)
Kolbendurchmesser: 40-250 mm (größer als Sonderausführung)
Flächenverhältnis j: 1,6 und 2
Temperaturbereich -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0 – 1 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich

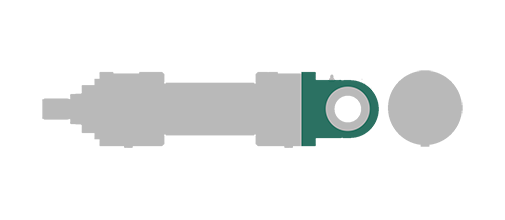

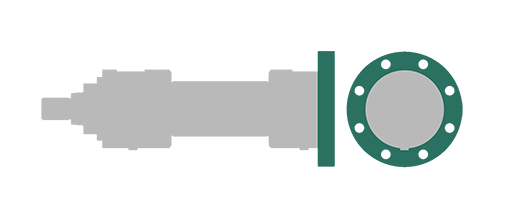

Befestigungsarten

Technical Documents

ZB 2001 – ND 160 bar – Datenblatt
zb2001-1-1.pdf PDF-Dokument [1.4 MB]
Passende Befestigungsteile DIN 24337
Befestigungsteile_DIN24337-5.pdf PDF-Dokument [775.3 KB]

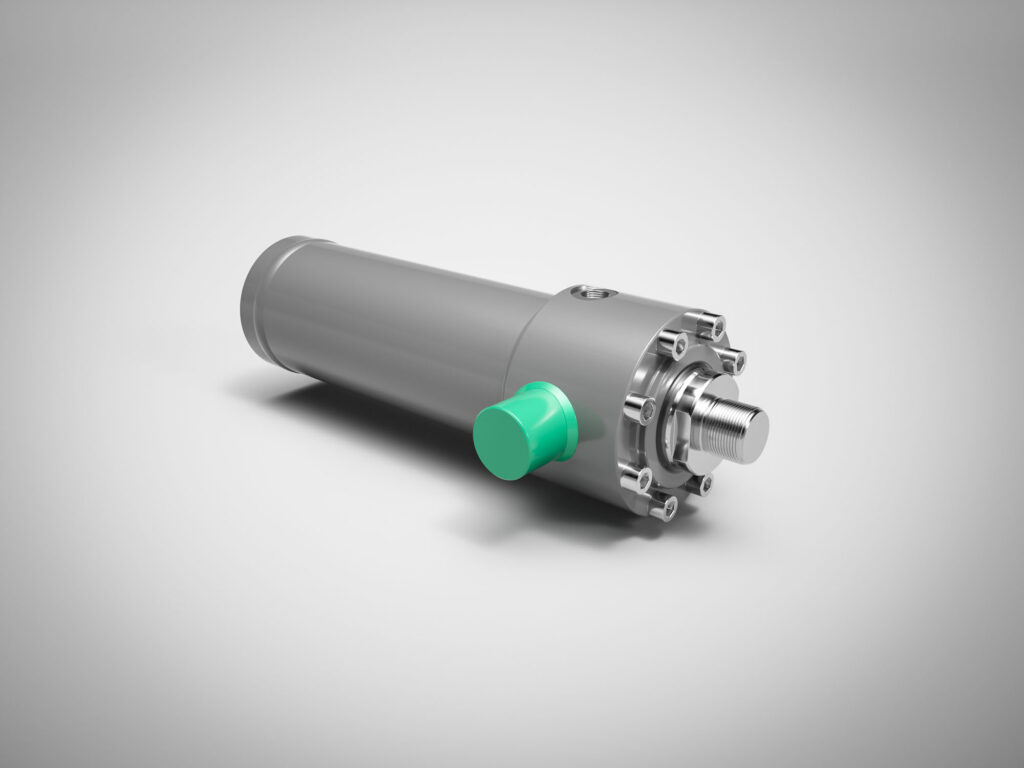

ZB 2001 – Differential Hydraulikzylinder (Storz Standard) – Nenndruck 160 bar (16 MPa)

Gut zu wissen: Die STORZ Differential Hydraulikzylinder Reihe ZB 2001 ist eine für den allgemeinen Industrieeinsatz konzipierte Zylinderreihe in Schweißkonstruktion mit 160 bar Betriebsdruck.

  • für ein breites Anwendungsspektrum in 6 verschiedene Befestigungsarten und mehrere Dichtungsvarianten zur Verfügung
  • enge Durchmesserabstufung für eine technisch optimale und kostengünstige Auslegung von Hydroanlagen
  • standardmäßig für eine Zylindergröße 2 Kolbenstangendurchmesser zur Verfügung (j=1,4 und j=2)
  • Kolbenstangen wahlweise hartverchromt, induktionsgehärtet oder induktionsgehärtet und hartverchromt

Technische Daten

Nenndruck: 160 bar (16 MPa)
Statischer Prüfdruck: 240 bar (24 MPa)
Flächenverhältnis j: 1,4 und 2
Temperaturbereich: -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0-0,5 m/s
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA-, HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich

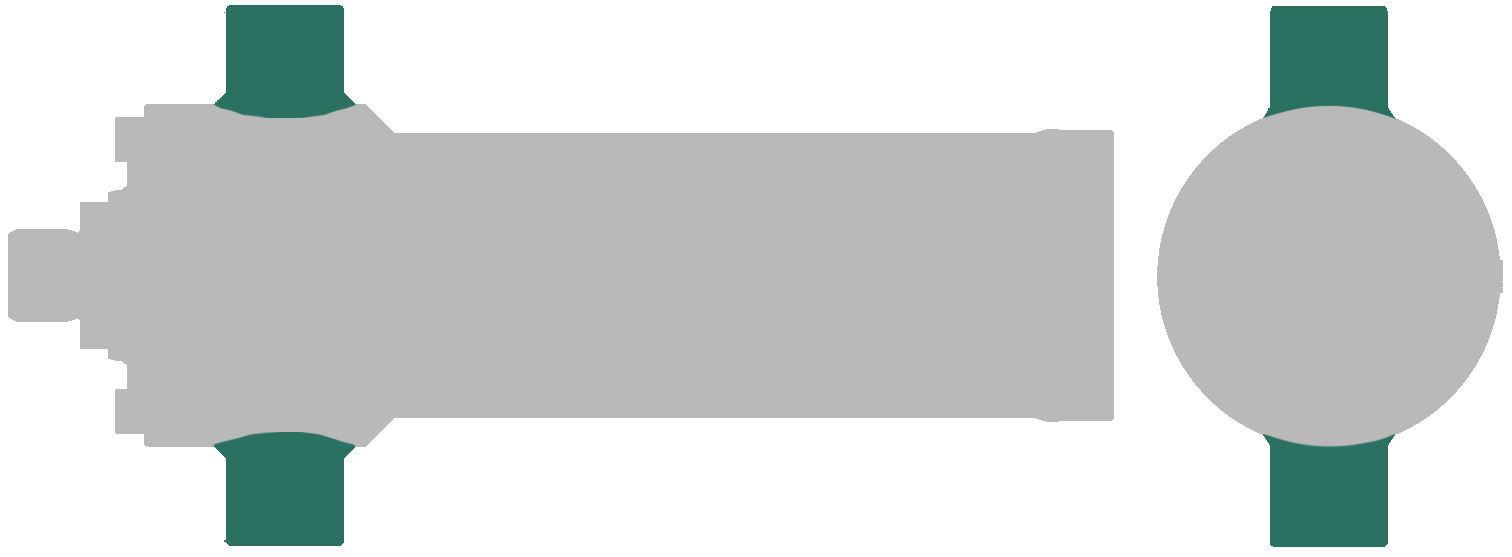

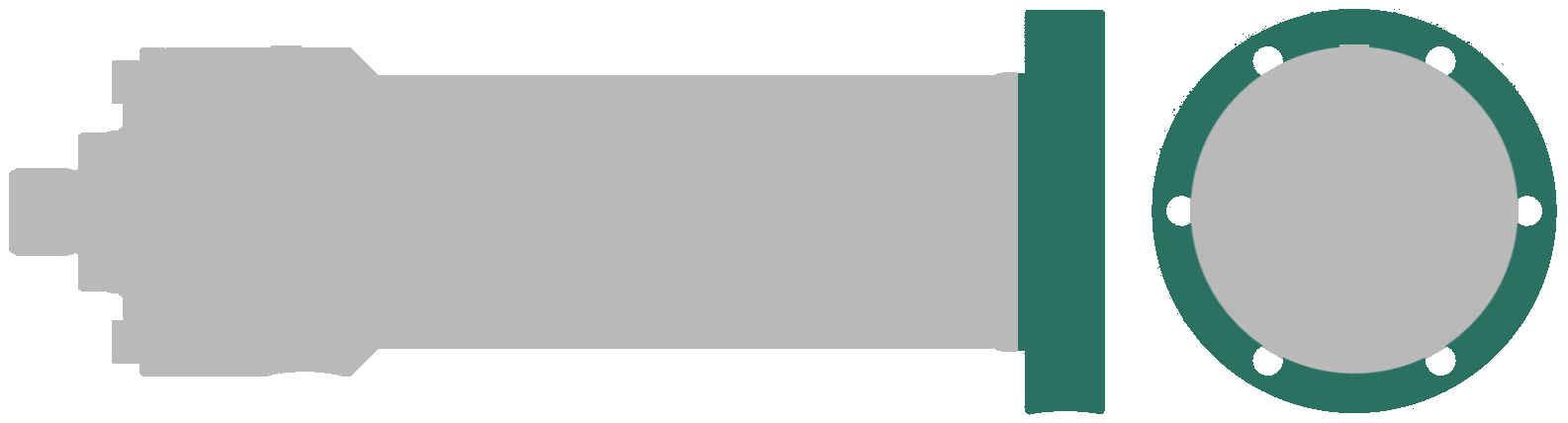

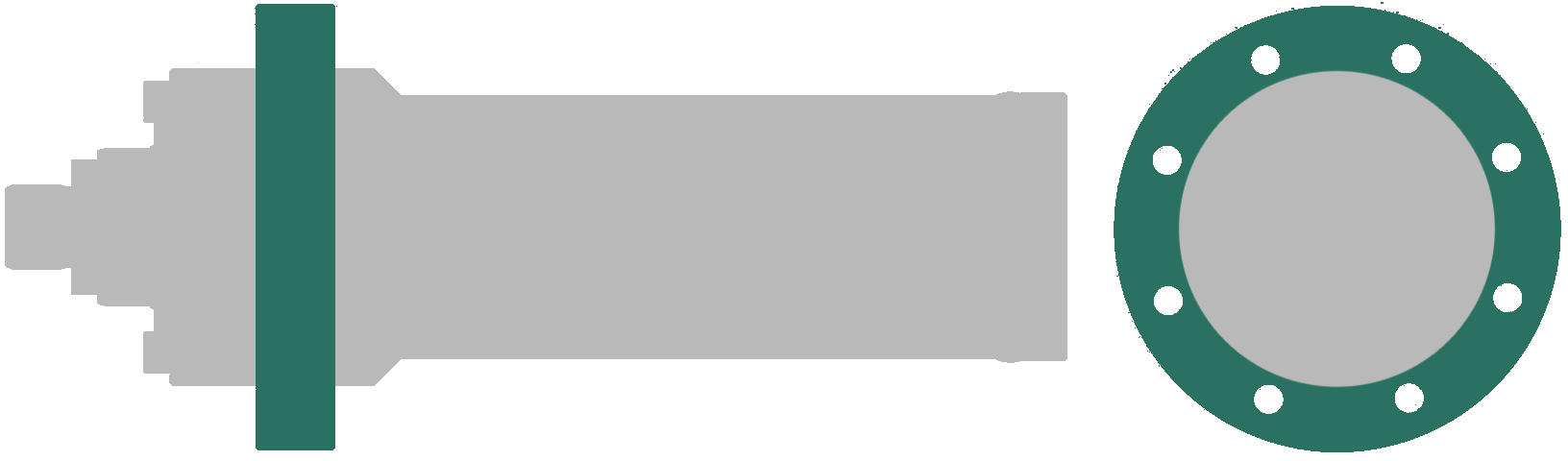

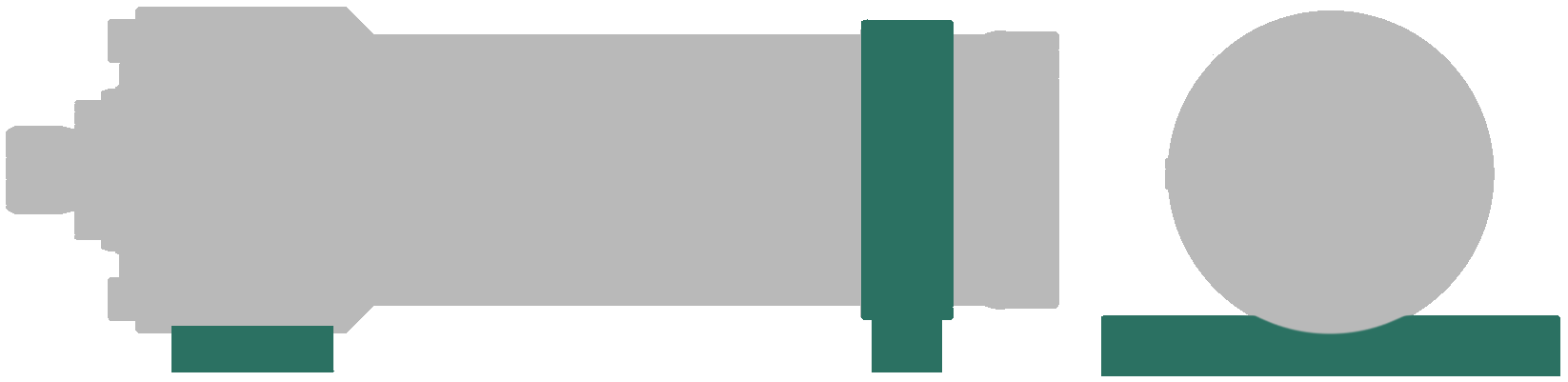

Befestigungsarten

Technical Documents

ZBD 1605 – ND 160 bar – Datenblatt
befestigungsteile_din24555-3.pdf PDF-Dokument [4.5 MB]
Passende Befestigungsteile DIN 24555/24556
PDF-Dokument [610.6 KB]

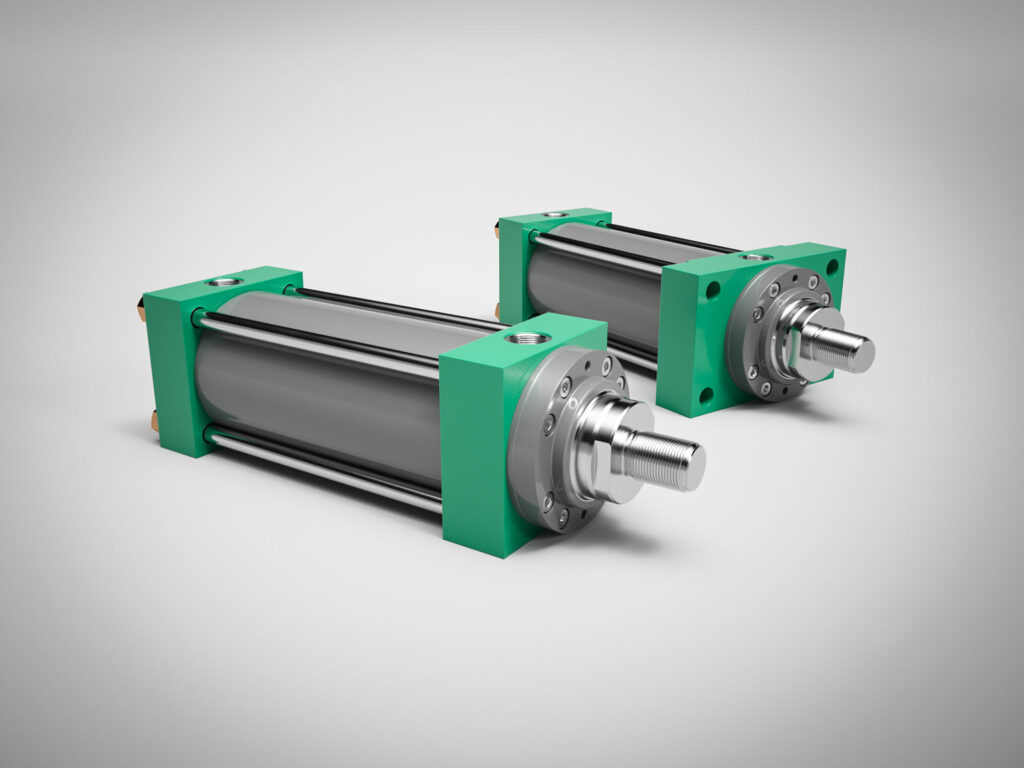

ZBD 1605 – Differential Hydraulikzylinder (DIN 24554) – Nenndruck 160 bar (16 MPa) – Zugankerbauart

Gut zu wissen: Der STORZ Differential Hydraulikzylinder der Normzylinder Reihe ZBD 1605 für den Betriebsdruck von 160 bar entspricht der DIN 24 554.

  • internationale Austauschbarkeit dank der Festlegung der Befestigungsmaße, Einbaulänge, Flächenverhältnisse, Kolbenstangenenden und Anschlussgewinde
  • gleiche Einbauabmessungen für Zylinder mit und ohne Endlagendämpfung
  • jedem Kolbendurchmesser standardmäßig zwei Stangendurchmesser zugeordnet (entsprechende Flächenverhältnisse j=1,25 und j=2)
  • standardmäßig 5 genormte Befestigungsarten und 5 Dichtungsvarianten zur Wahl

Technische Daten

Nenndruck: 160 bar (16 MPa)
Statischer Prüfdruck: 240 bar (24 MPa)
Kolbendurchmesser: 40-250 mm
Flächenverhältnis j: 1,6 und 2
Temperaturbereich -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0 – 1 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA-, HFB- sowie HFC-Flüssigkeiten durch Sonderausführung möglich

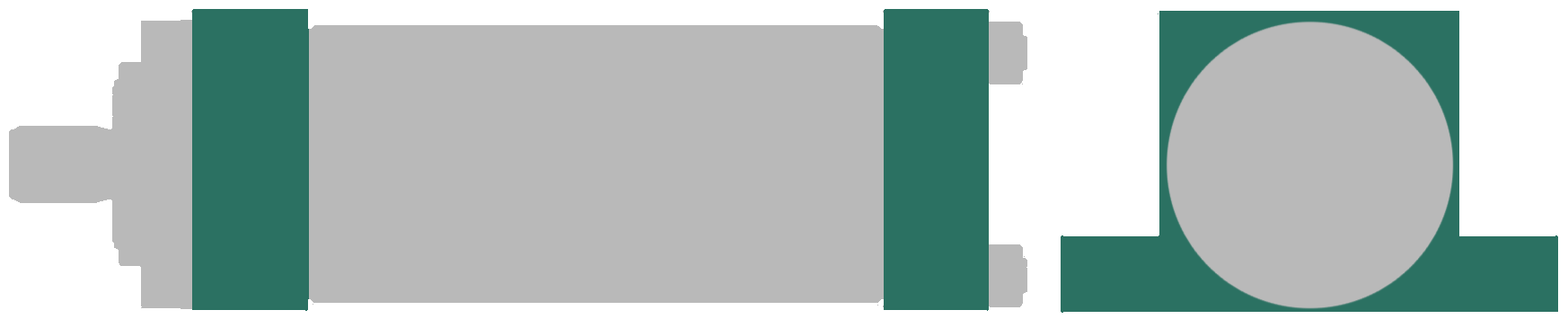

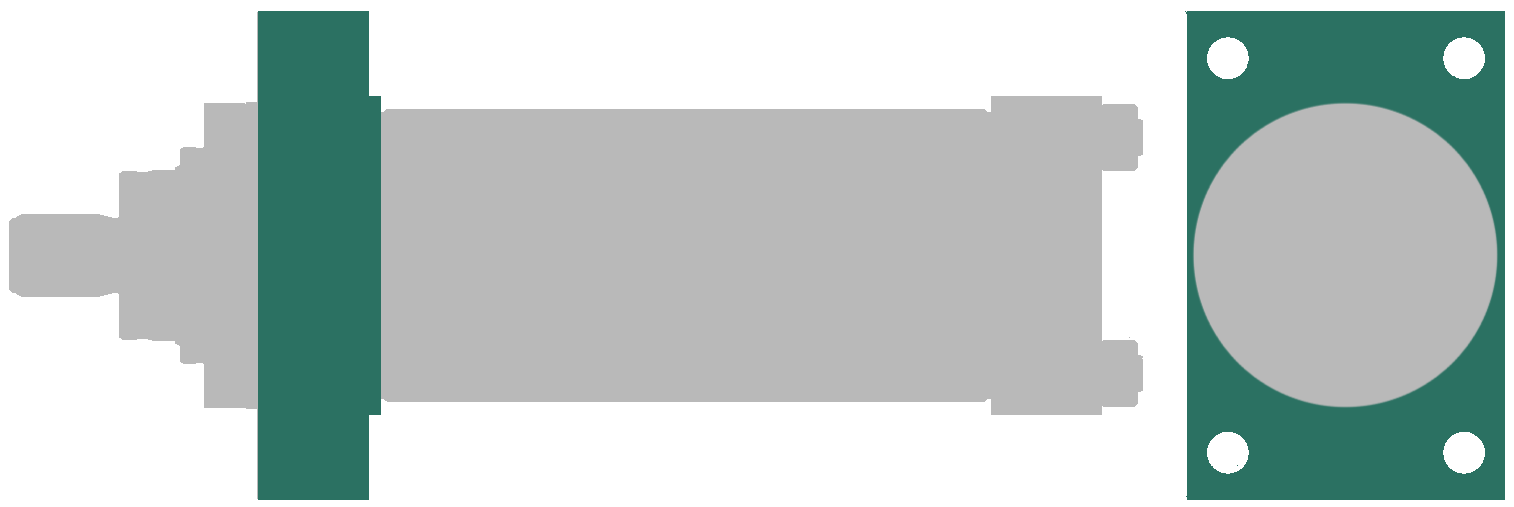

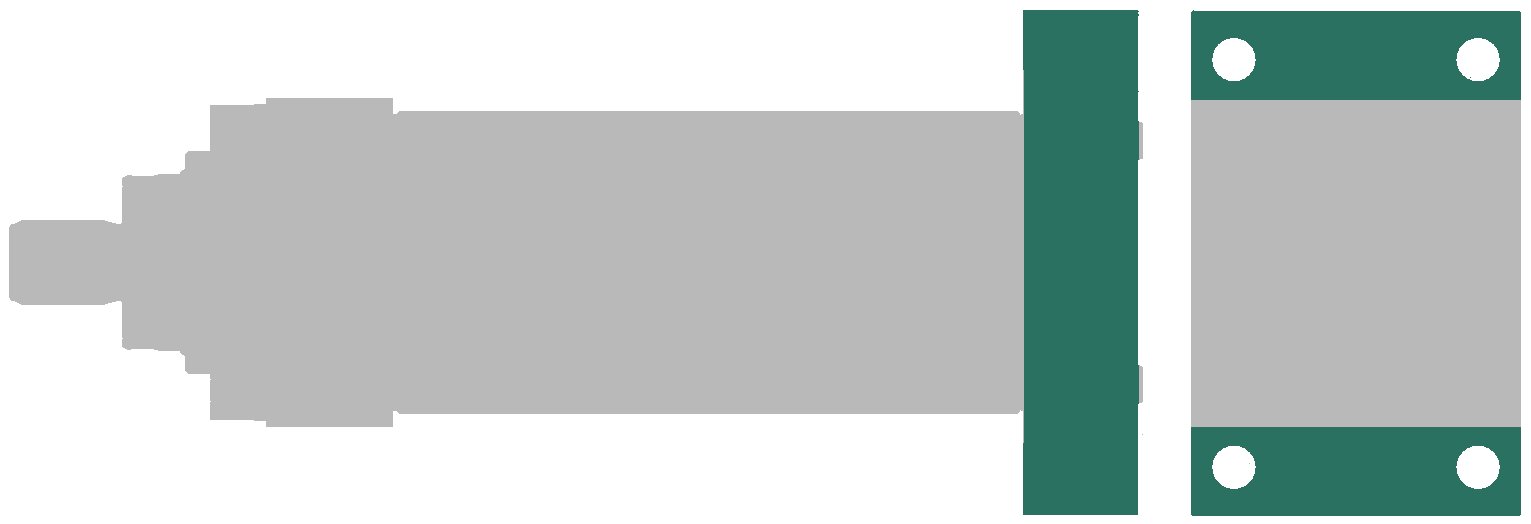

Befestigungsarten

Technical Documents

ZW/ZWAS 1611 – ND 160 bar – Datenblatt
zw-zwas1611_wegmesssystem_160bar-1.pdf PDF-Dokument [1.2 MB]
Weggeber für ZW/ZWAS 1611
elektronikzubehr-2.pdf PDF-Dokument [3.1 MB]
Passende Befestigungsteile DIN 24337
Befestigungsteile_DIN24337-4.pdf PDF-Dokument [775.3 KB]

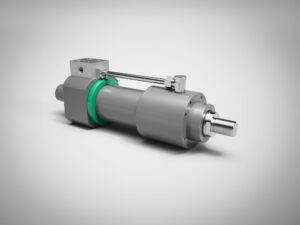

ZW/ZWAS 1611 – Differential Hydraulikzylinder (ISO 6020/1) – Nenndruck 160 bar mit eingebautem Wegmesssystem

Gut zu wissen: STORZ Differential Hydraulikzylinder der Baureihe ZW 1611 bzw. ZWAS 1611 mit Betriebsdruck 160 bar sind mit einem Wegmesssystem ausgerüstet. Die Grundkonstruktion dieser Hydraulikzylinder ist von unserem Normzylinder ZBD 1611 abgeleitet. Die Einbaumaße entsprechen im Wesentlichen der ISO 6020/1 und VW 39D920. Wir verwenden Wegmesssysteme im Standard von MTS oder Balluff.

  • für einen breiten Anwendungsbereich in 5 Befestigungsarten zur Verfügung
  • Betriebsdruck 160 bar (16 MPa)
  • Kolbendurchmesser von 32 – 200 mm (ab Kolbendurchmesser 40 mm standardmäßig zwei Stangendurchmesser mit den Flächenverhältnissen j=1,4 und j=2)
  • für Wegmesssysteme verschiedener Hersteller
  • gewählte Dichtungen und Kolbenstangenoberflächen und -werkstoffe zum Einsatz unter verschiedensten Bedingungen
  • wahlweise mit einer angebauten Ventilanschlussplatte lieferbar
  • auf Wunsch auch mit aufgebautem Proportional- oder Servoventil
  • für Ventilanschlussplatten und evtl. mitzuliefernde Proportional- und Servoventile standardmäßig mit den Lochbildern NG6 und NG10 nach ISO 4401
  • Gehäuse des Wegmesssystems durch Schutzrohr gegen mechanische Beschädigungen von außen geschützt
  • Als Sonderversion auch mit MP6 Schwenkauge verfügbar

Bitte beachten: Linearitätsabweichung, Systemauflösung und Reproduzierbarkeit sind aus den Datenblättern der Wegaufnehmer ersichtlich.

Technische Daten

Nenndruck: 160 bar (16 MPa)
Statischer Prüfdruck: 240 bar (24 MPa)
Kolbendurchmesser: 32-200 mm (andere auf Anfrage)
Flächenverhältnis j: 1,4 und 2
Temperaturbereich -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0-1 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich

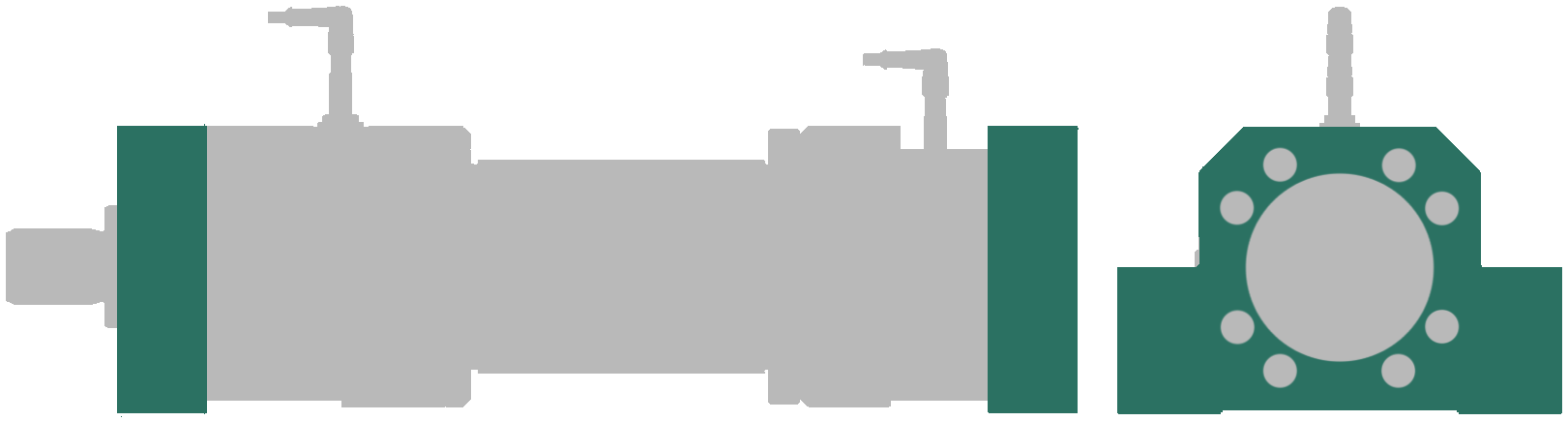

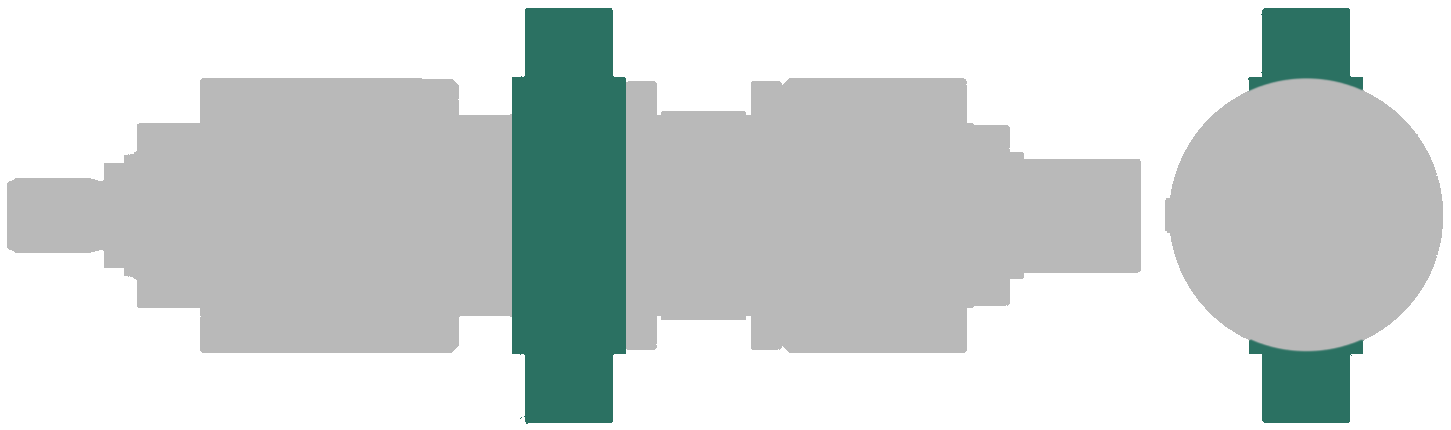

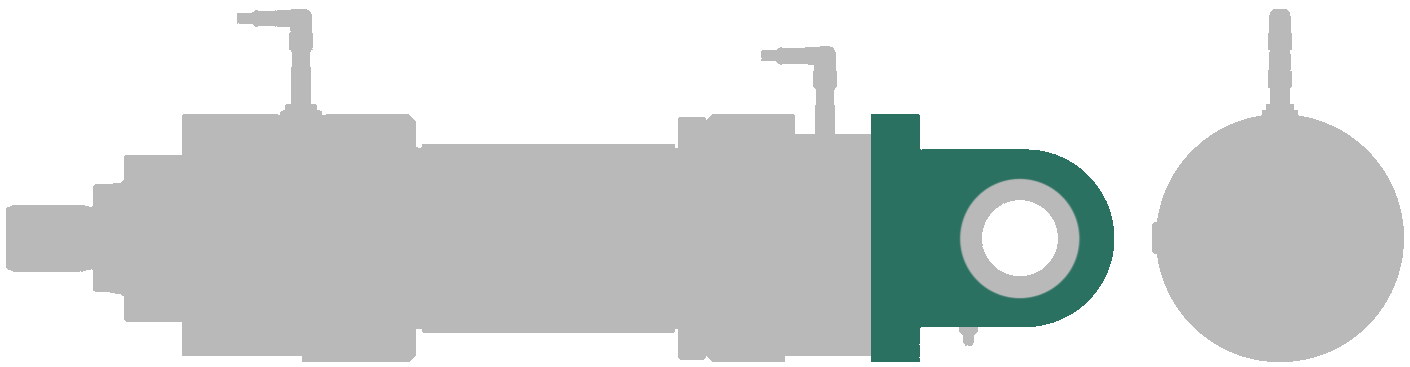

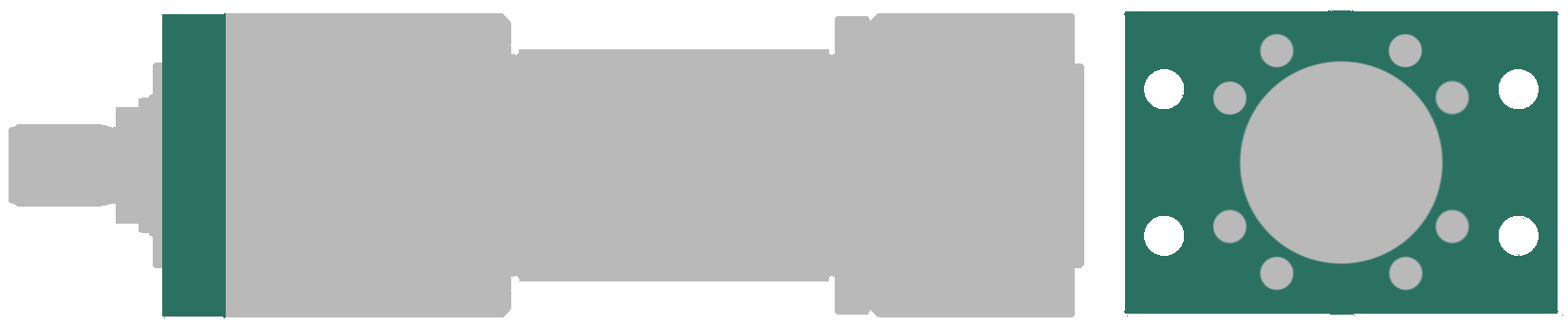

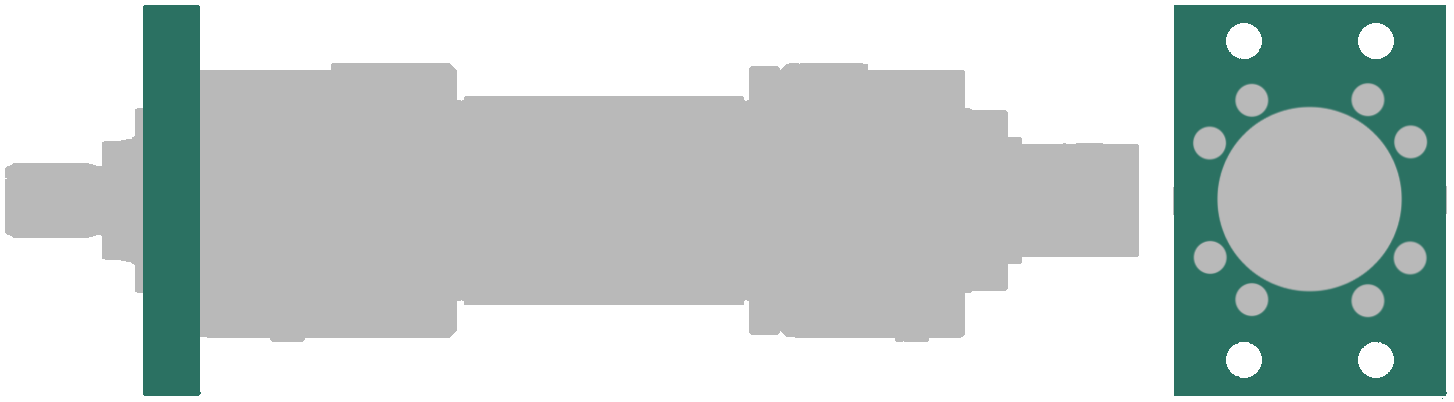

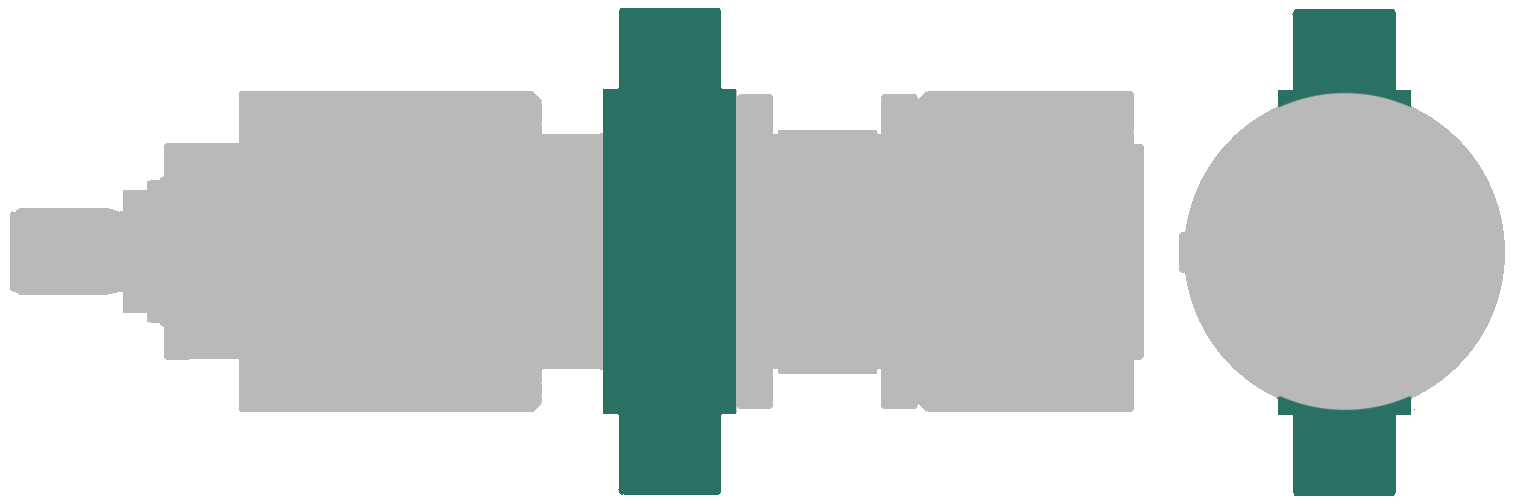

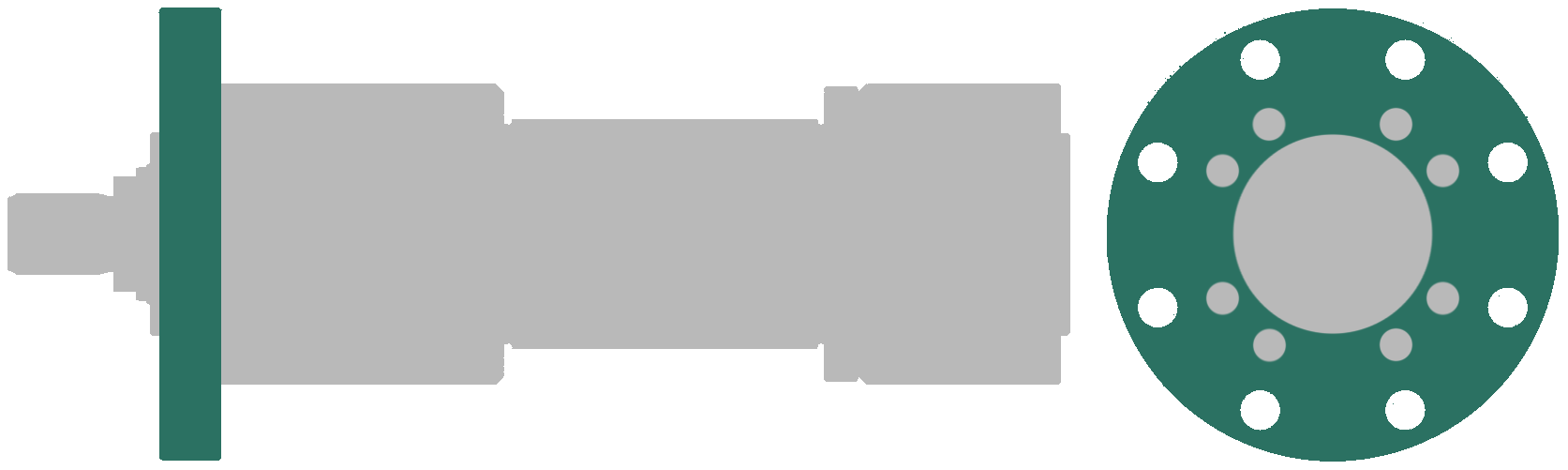

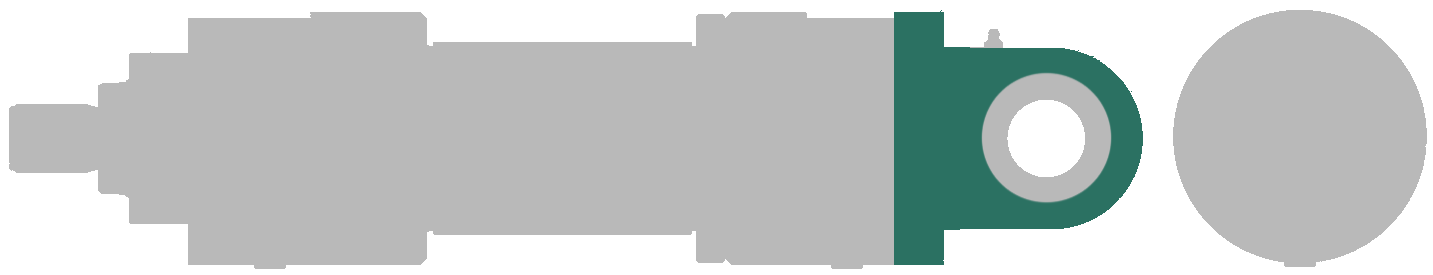

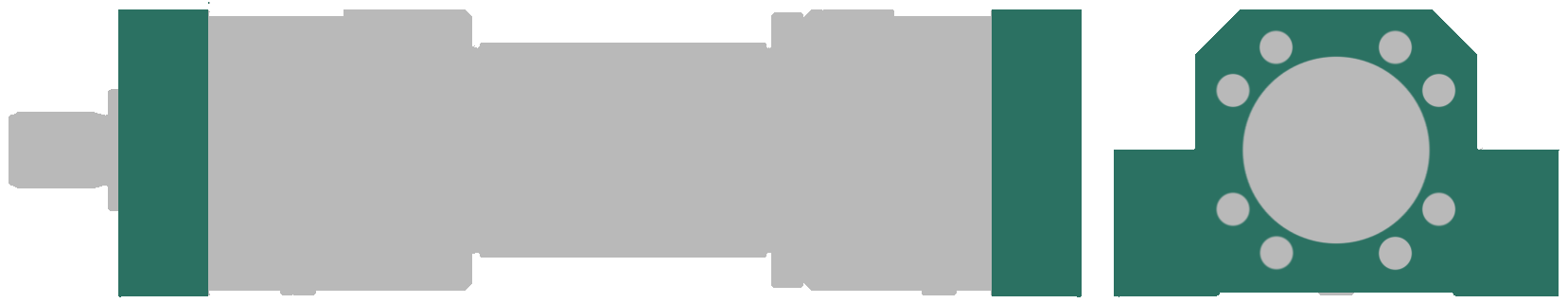

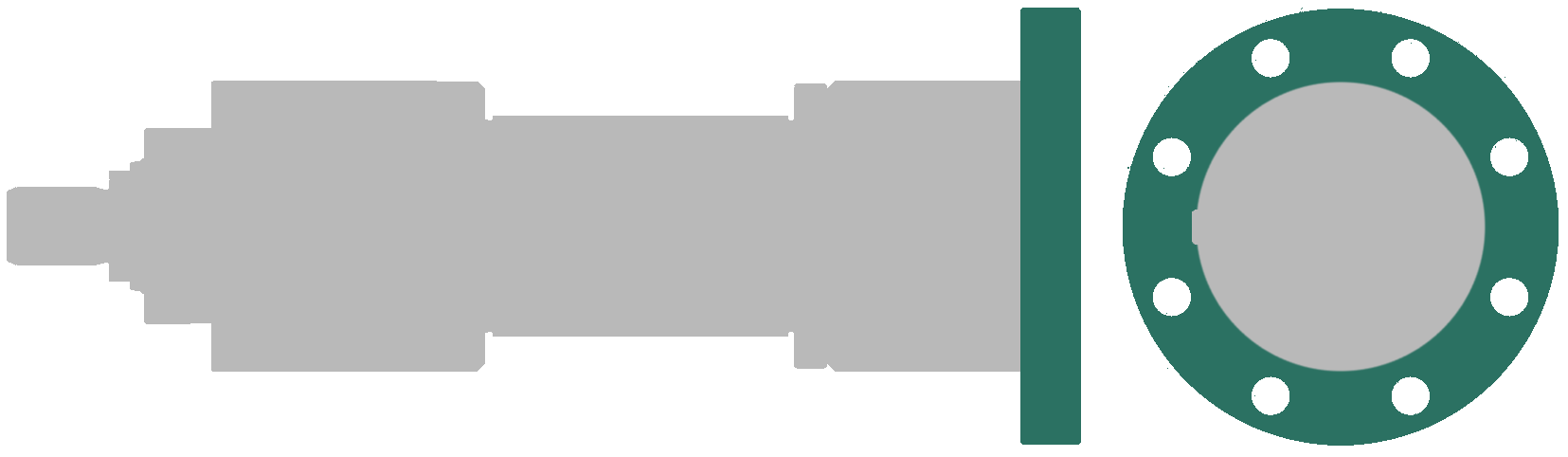

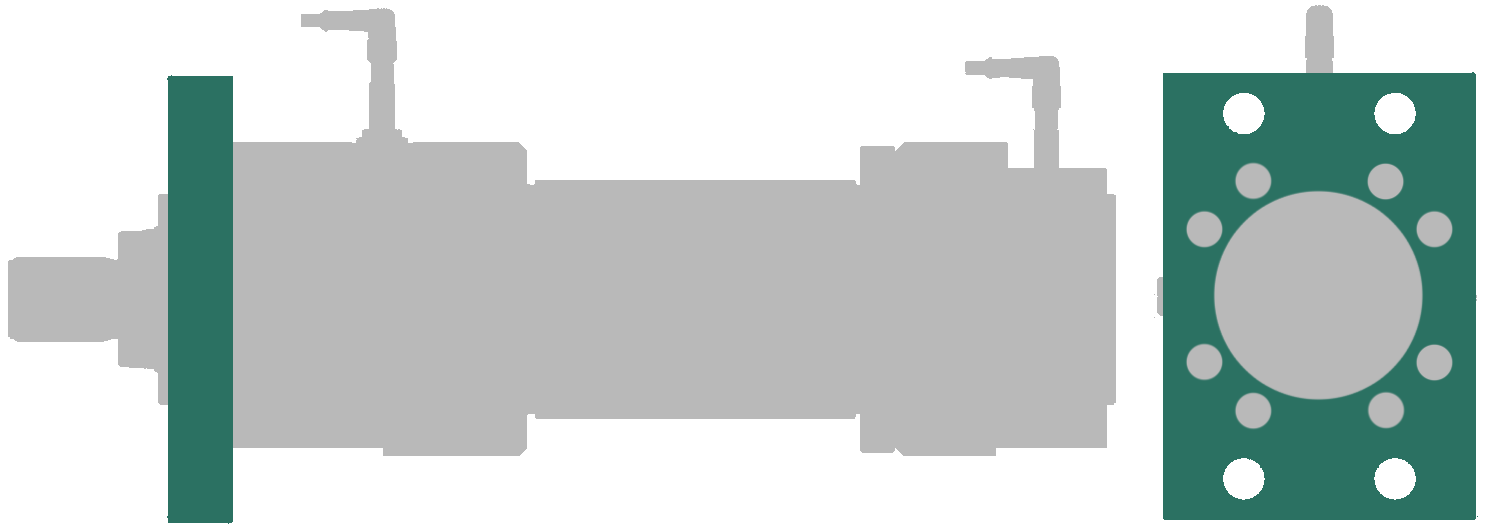

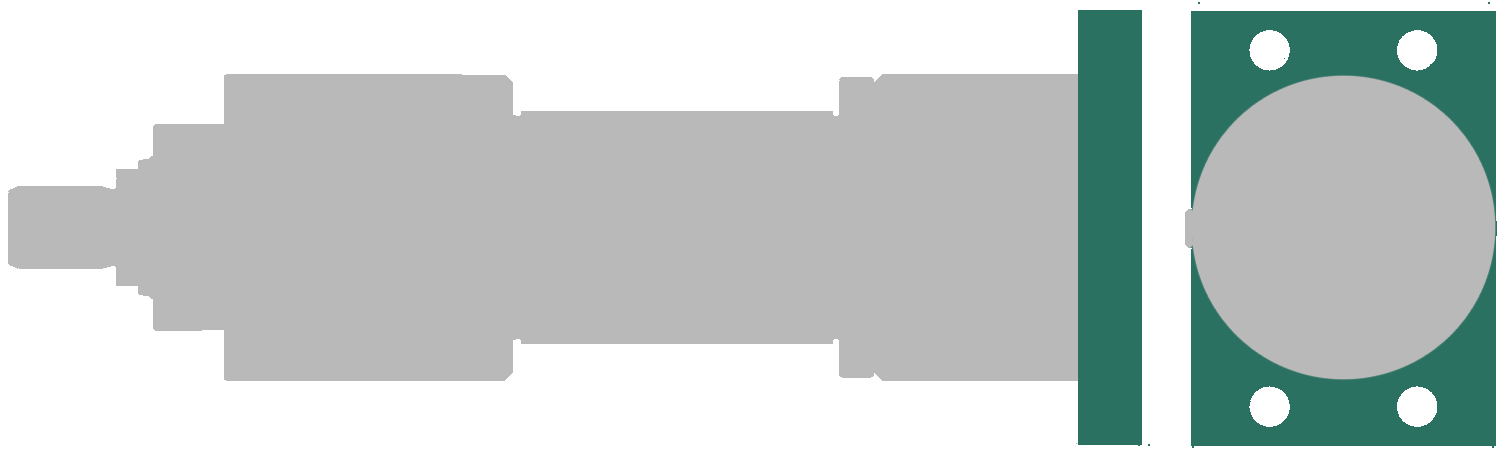

Befestigungsarten

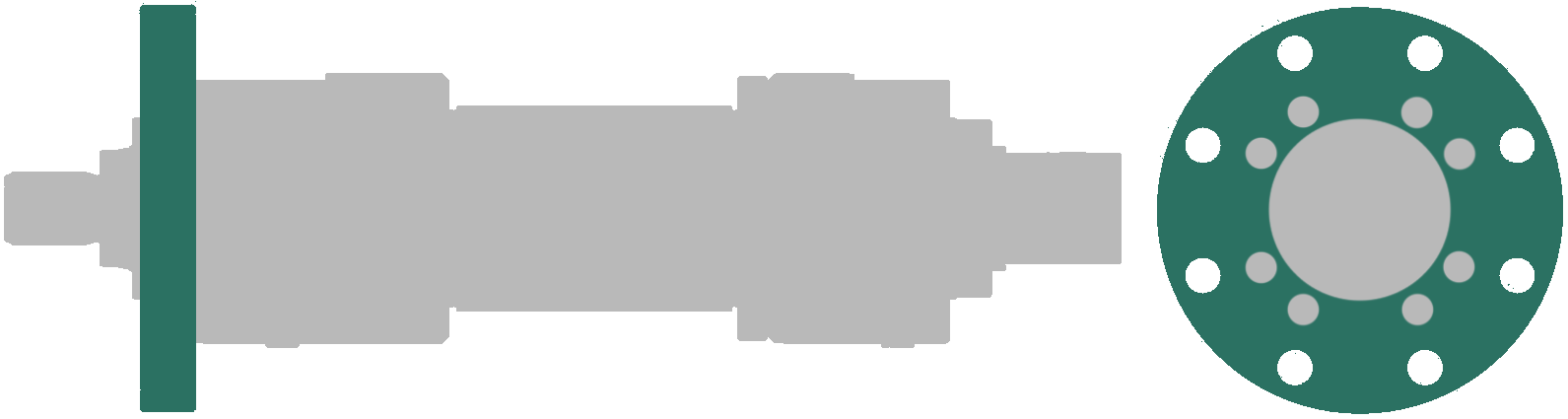

Befestigungsarten für Baureihe ZW 1611 (ohne Anschlußplatte)

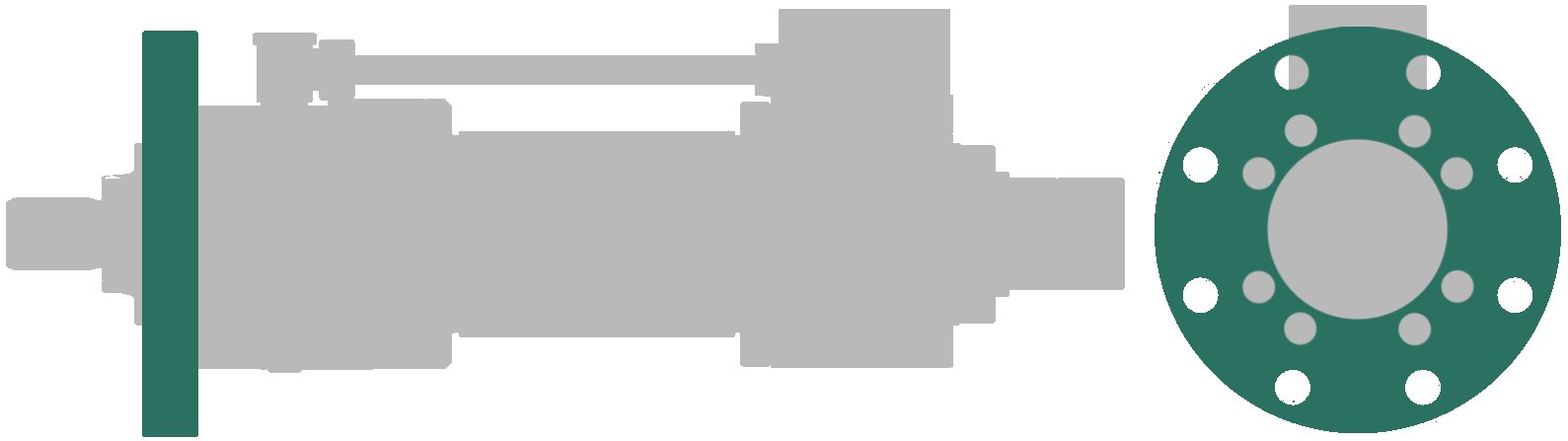

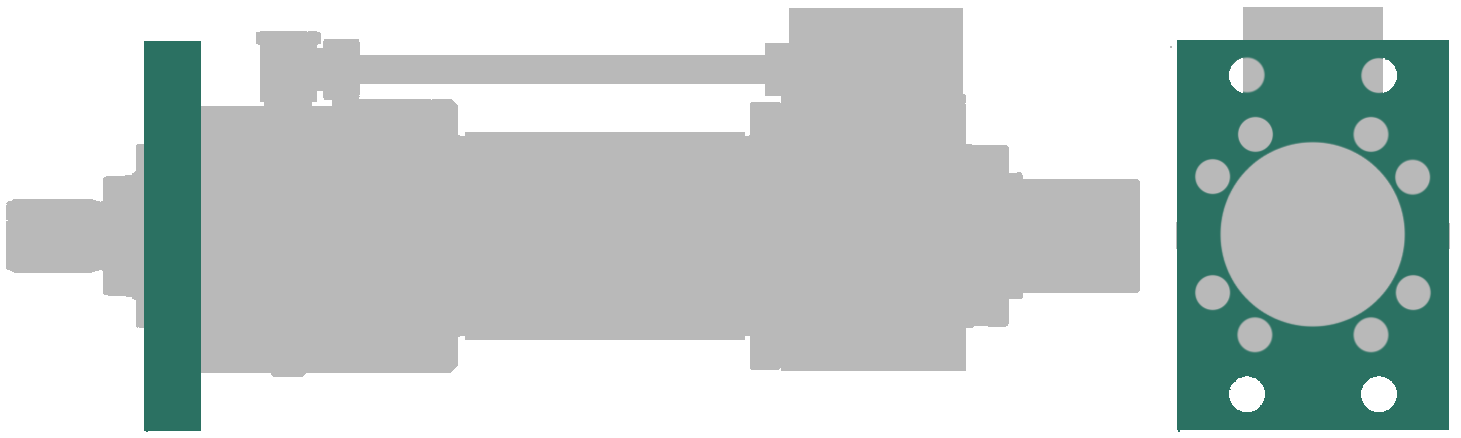

Befestigungsarten für Baureihe ZWAS 1611 (mit Anschlußplatte)

Technical Documents

ZBI 1611 – ND 160 bar – Datenblatt
zbi1611_nherungsschalter_160bar-1.pdf PDF-Dokument [284.0 KB]
Passende Befestigungsteile DIN 24337
Befestigungsteile_DIN24337-3.pdf PDF-Dokument [775.3 KB]

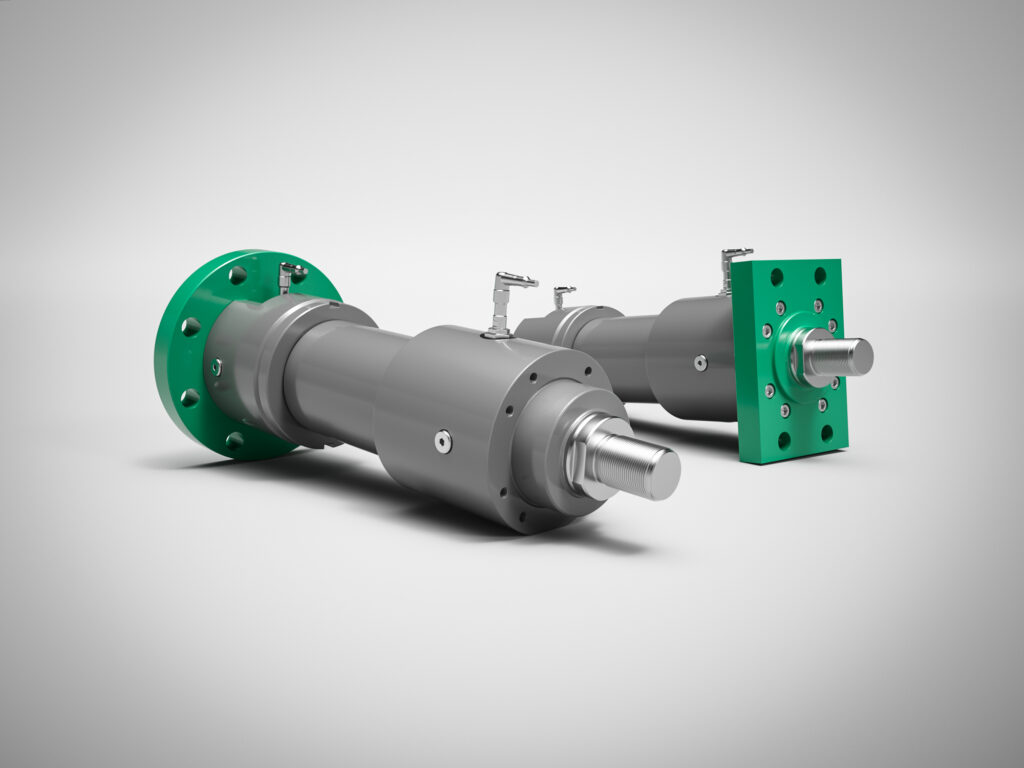

ZBI 1611 –  Differential Hydraulikzylinder (ISO 6020/1) – Nenndruck 160 bar (16 MPa) Induktivabfrage

Gut zu wissen: Der STORZ Differential Hydraulikzylinder ZBI 1611 wurde als Ergänzung zum Normzylinder ZBD 1611 entwickelt. Die Hydraulikzylinder haben eingebaute Näherungsschalter zur Meldung der Endlage.

  • zur elektrischen Überwachung der Kolbenendlage, Hubzahl oder Hubfolge ganz ohne aufwendige Konstruktionen für die Befestigung äußerer Endschalter
  • ausgelegt auf einen Nenndruck von 160 bar
  • für einen breiten Anwendungsbereich in 8 Befestigungsarten und 6 Dichtungsvarianten zur Verfügung
  • Einbauabmessungen entsprechend ISO 6020/1 und VW 39D920
  • kompakte, berührungslose Näherungsschalter druckfest bis 500 bar
  • elektrischer Anschluss per Steckverbindung

Technische Daten

Nenndruck: 160 bar (16 MPa)
Statischer Prüfdruck: 240 bar (24 MPa)
Kolbendurchmesser: 40-125 mm
Flächenverhältnis j: 1,4 und 2
Temperaturbereich: -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0 – 1 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA,- HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich

Elektrische Daten

Betriebsspannung U: 10-30 V
Schaltabstand Sr: 1,2 +/-0,2 mm
Schalthysterese: <20% vom Schaltabstand
Leerlaufstrom: <=10 mA
Strombelastbarkeit IA: <=200 mA (bei 80 °C)
Reproduzierbarkeit R: <=5 %
Schaltfrequenz: 1 kHz
Betriebstemperatur: -20…+80 °C
Ausgangsfunktion: Schließer
Reststrom IR: <=80 µA im Lastkreis bei gesperrtem Schalter

Mechanische Daten

Gehäusewerkstoff: Werkstoff-Nr.: 4104
Anschlussart: Steckverbindung
Kabelart: 3m Kabel, 3×0,34 mm
Schutzart: DIN 40050 IP68

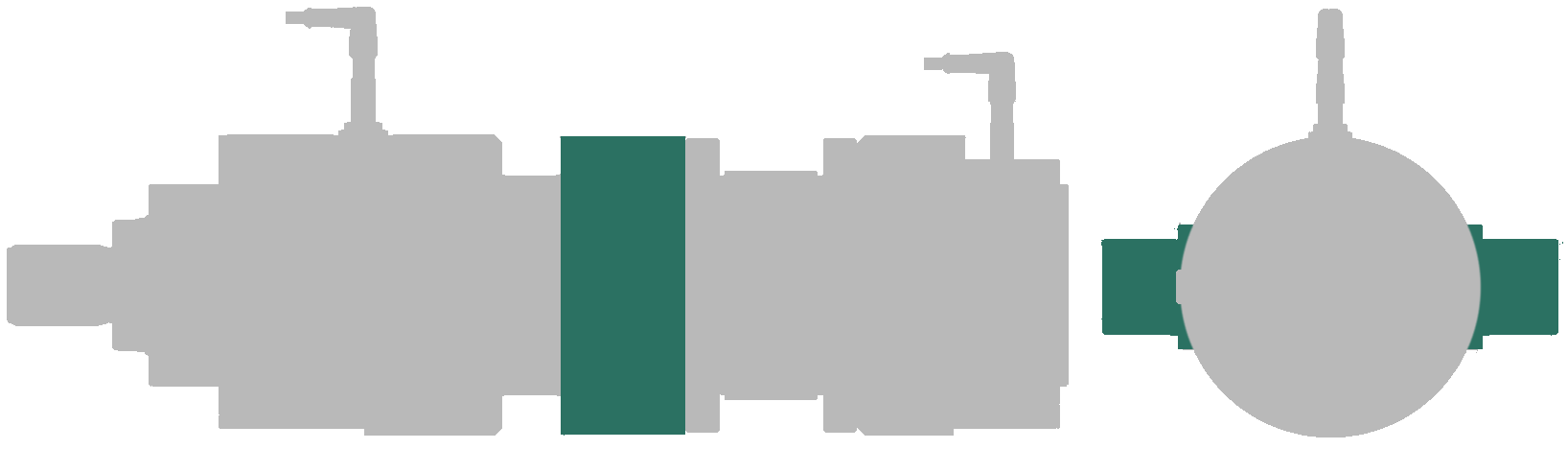

Befestigungsarten

Technical Documents

ZBD 1611 – ND 160 bar – Datenblatt
zbd1611_160bar-1.pdf PDF-Dokument [1.7 MB]
https://storzhydraulik.partcommunity.com/3d-cad-models/storz-hydrauliksysteme?info=storzhydraulik&cwid=4024
Passende Befestigungsteile DIN 24337
Befestigungsteile_DIN24337-2.pdf PDF-Dokument [775.3 KB]

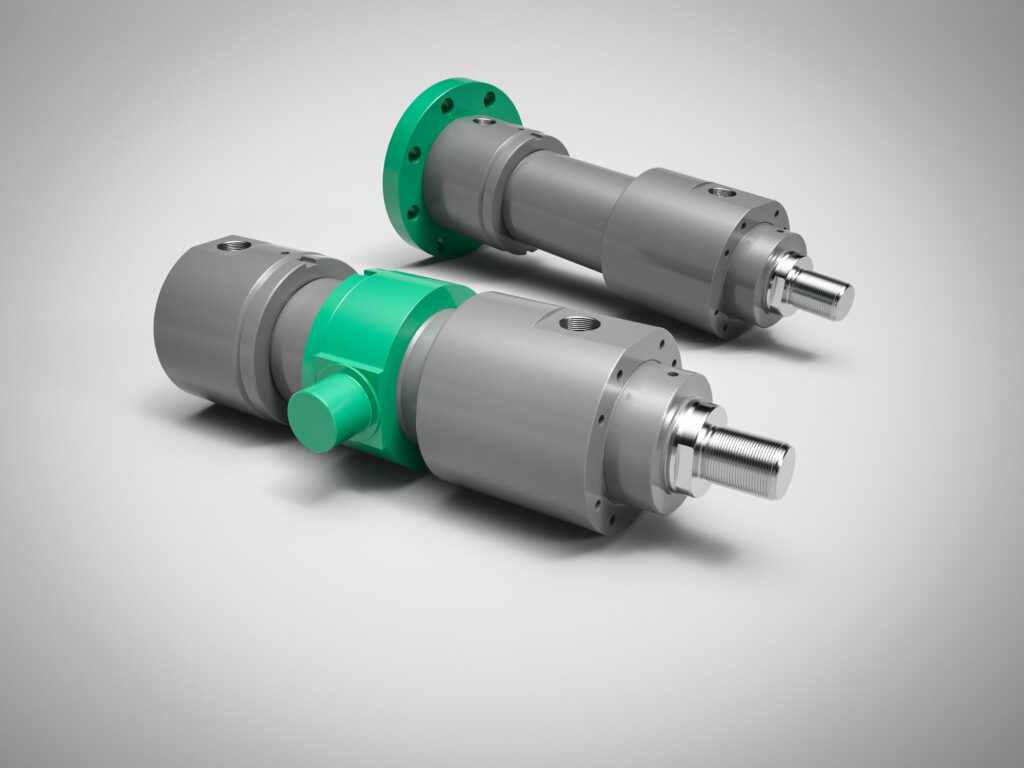

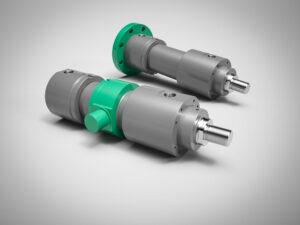

ZBD 1611 – Differential Hydraulikzylinder (ISO 6020/1) – Nenndruck 160 bar (16 MPa)

Gut zu wissen: Die STORZ Differential Hydraulikzylinder der Normzylinder Reihe ZBD 1611 für den Betriebsdruck von 160 bar, entspricht der ISO-Norm 6020/1 und VW-Norm 39D920.

  • internationale Austauschbarkeit dank der Festlegung der Befestigungsmaße, Einbaulänge, Flächenverhältnisse, Kolbenstangenenden und Anschlussgewinde
  • gleiche Einbauabmessungen für Zylinder mit und ohne Endlagendämpfung
  • jedem Kolbendurchmesser standardmäßig zwei Stangendurchmesser zugeordnet (entsprechende Flächenverhältnisse j=1,4 und j=2)
  • Leitungsanschlüsse, Entlüftungen und Drosselschrauben in ihrer Position frei wählbar
  • standardmäßig 8 genormte Befestigungsarten und 6 Dichtungsvarianten

Technische Daten

Nenndruck: 160 bar (16 MPa)
Statischer Prüfdruck: 240 bar (24 MPa)
Kolbendurchmesser: 25-200 mm
Flächenverhältnis j: 1,4 und 2
Temperaturbereich -20…+80 °C
Viskositätsbereich: 10…600 mm²/s
Hubgeschwindigkeit: 0 – 1 m/s je nach Dichtungsvariante
Betriebsmedium: Mineralöl nach DIN 51524, HFD-Flüssigkeiten HFA-, HFB- sowie HFC-Flüssigkeiten durch Sonderausführungen möglich

Befestigungsarten

Technical Documents

ZBD 1001 – ND 100 bar – Datenblatt
zbd1001_100bar-1.pdf PDF-Dokument [2.6 MB]
ZBD 1001 – ND 100 bar – Data sheet english
zbd1001_100bar_en-1.pdf PDF-Dokument [2.0 MB]
Passende Befestigungsteile DIN 24337
zbd1001_100bar_en-1-1.pdf PDF-Dokument [775.3 KB]

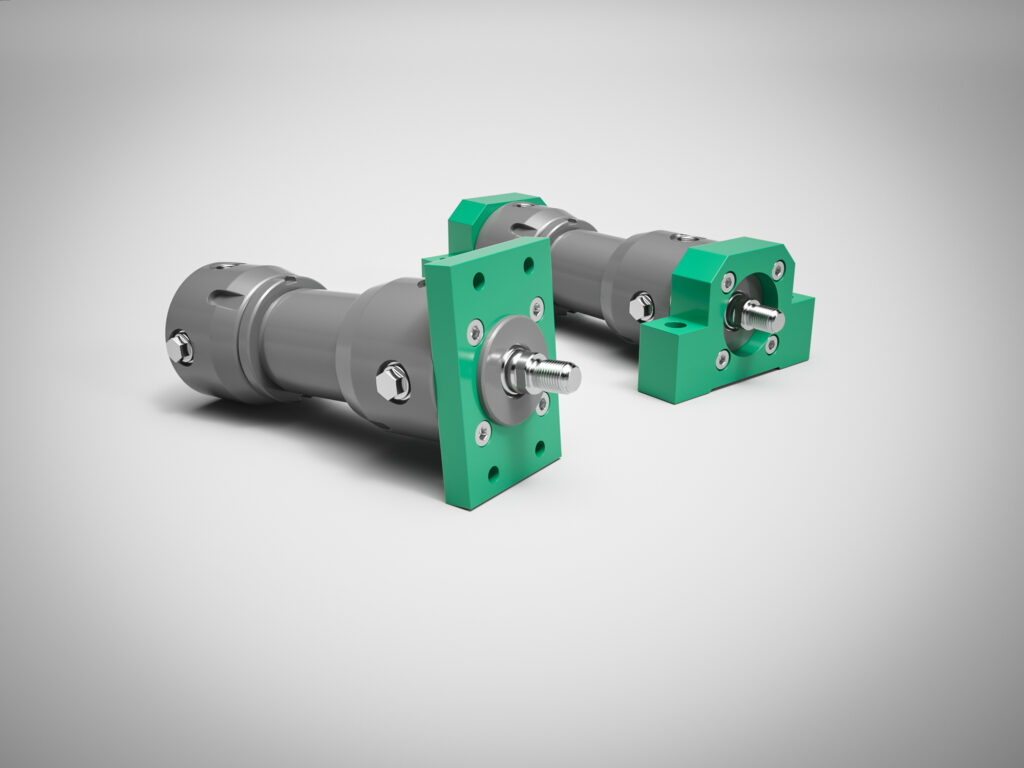

ZBD 1001 Differential Hydraulikzylinder (DIN 24336) – Nenndruck 100 bar (10 MPa)

Gut zu wissen: Die STORZ Differential Hydraulikzylinder der Normzylinder Reihe ZBD 1001 mit Betriebsdruck 100 bar und Einbauabmessungen nach DIN 24336, sind mit anderen Fabrikaten im Rahmen dieser Norm voll austauschbar.

  • logische und konsequente Ergänzung der bereits nach ISO 6022 (250 bar) und ISO 6020/1 (160 bar) genormten Reihen
  • bereits genormte Anbauteile können bei allen Zylinderreihen nach DIN 24333, ISO 6022, ISO 6020/1 und DIN 24336 eingesetzt werden
  • 11 Befestigungsarten für extra breites Anwendungsspektrum

Technische Daten

Nenndruck: 100 bar (10 MPa)
Statischer Prüfdruck: 150 bar (15 MPa)
Kolbendurchmesser: 25-100mm
Flächenverhältnis: 1,25
Temperaturbereich -20…+80°C
Viskositätsbereich: 10…600 mm2/s
Hubgeschwindigkeit: 0 – 0,5 m/s
Betriebsmedium: Mineralöl nach DIN 51524, 51525 (Andere als Sonderausführung möglich)

Über Differentialzylinder

Definition

Differentialzylinder ist der Fachbegriff für einen herkömmlichen Hydraulikzylinder.

Der Begriff „Differential“ kommt vom lateinischen Wort „differre“, was „unterscheiden“ oder „abweichen“ bedeutet.

Bedingt dadurch, dass auf der einen Seite des Kolbens die Kolbenstange ist, ergeben sich unterschiedliche Wirkflächen, auf die der Druck wirkt. Hierdurch hat der Zylinder beim Ausfahren mehr Kraft als beim Einfahren. Dieser Kraftunterschied führte also zur Bezeichnung Differentialzylinder.

Funktionsweise des Differentialzylinders

Die grundlegende Funktion eines Differentialzylinders besteht darin, hydraulischen Druck in mechanische Energie umzuwandeln.

Die Kraft eines Hydraulikzylinders ist nach dem hydraulischen Gesetz von Druck und Fläche abhängig F = p x A (Kraft = Druck x Fläche)

Wenn das Hydraulikfluid in die Bodenkammer gepumpt wird, erzeugt es einen Druck, der den Kolben nach oben schiebt und somit die Kolbenstange herausbewegt.

Hauptbestandteile eines Zylinders

Hauptkomponenten eines Hydraulikzylinders sind Zylinderrohr, Zylinderkopf und -boden, sowie der Kolbenstange und dem Kolben, die erforderlichen Dichtungen und Befestigungen.

Anwendungsbereiche

Industrielle Anwendungen

Differentialzylinder finden in einer Vielzahl von Industriezweigen Anwendung.

Häufige industrielle Anwendungen sind:

  • Produktionsanlagen: In Pressen, Stanzen und Biegemaschinen.
  • Materialhandhabung: In Förderanlagen, Hebetischen und Manipulatoren.
  • Automatisierungstechnik: In verschiedenen Robotik- und Handhabungssystemen.

Weitere Branchen, in denen Differentialzylinder eingesetzt werden:

  • Energietechni
    • Windkraftanlagen: Für die Blattverstellung (Pitch-System) und Turmneigung.
    • Wasserkraftwerke: In Turbinenschaufelsteuerungen und Dammkontrollsystemen.
  • Bergbau:
    • Förderanlagen: Für Hebe- und Schwenkbewegungen.
    • Bergbaumaschinen: In Bohrgeräten und Förderfahrzeugen.

Vorteile für den Kunden

Hohe Zuverlässigkeit und Langlebigkeit

Der Differentialzylinder ist ein wichtiges Element in vielen hydraulischen Systemen und bietet spezifische Vorteile in Anwendungen, die unterschiedliche Geschwindigkeiten und Kräfte für die Aus- und Einfahrbewegungen erfordern.

Einfache Wartung und Instandhaltung

Die Wartung eines Differentialzylinders umfasst mehrere Aspekte, wie regelmäßige Inspektionen, um sicherzustellen, dass keine Lecks vorhanden sind und dass der Zylinder ordnungsgemäß funktioniert.

Technische Daten und Auswahlkriterien

Ein weiterer wichtiger Aspekt bei der Auswahl ist die Anwendung, in der der Zylinder eingesetzt wird.

Wartung und Instandhaltung von Differentialzylindern

Regelmäßige Wartung für eine lange Lebensdauer

Die Hydraulikflüssigkeit sollte regelmäßig überprüft und bei Bedarf gewechselt werden, um sicherzustellen, dass sie sauber und frei von Verunreinigungen ist.

Fehlerbehebung und Reparatur

Zu den weiteren Wartungsaufgaben gehören die Überprüfung und Justierung der Dichtungen und die Überprüfung der Kolbenstange auf Verschleiß oder Beschädigungen.

Jedes Projekt beginnt mit dem richtigen Kontakt

Damit Sie gleich bei der richtigen Person landen, geht es über die Bereichsauswahl schnell ans Ziel.

Enquiry Cart
Enquiry Cart ×
Loading....
